Gambaran Produk:

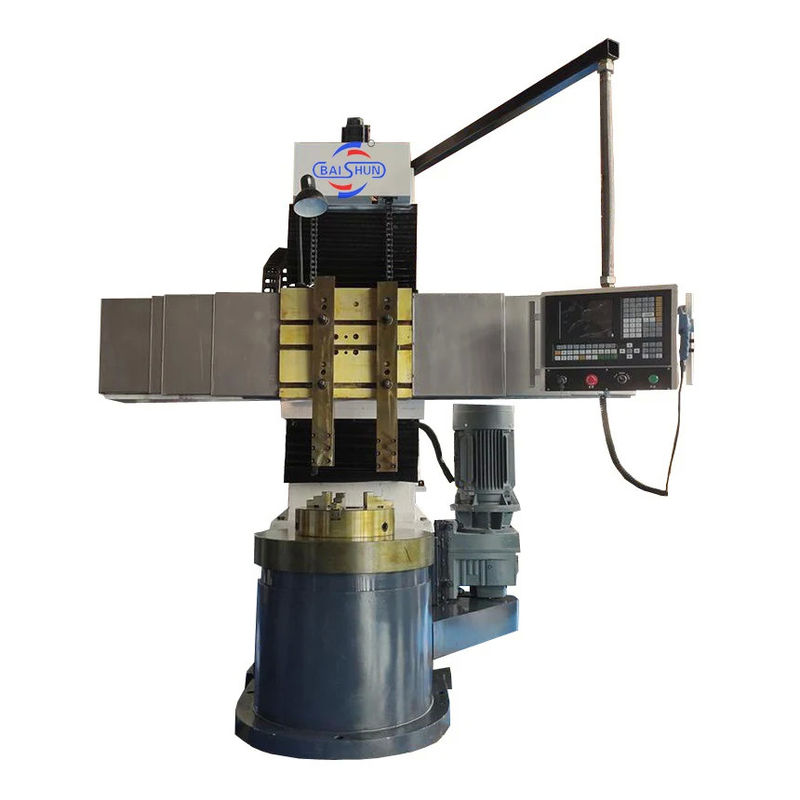

Vertical CNC Lathe, juga dikenal sebagai Vertical Turning Center, adalah mesin yang kuat yang digunakan dalam pengolahan logam untuk dengan tepat dan efisien memutar dan memotong komponen logam.Dengan spindle vertikal yang memegang dan memutar benda kerja, telah mendapatkan popularitas di berbagai industri manufaktur. ini unggul dalam produksi komponen besar dan berat seperti gigi, turbin, dan bagian aerospace,terutama yang memiliki rasio aspek yang tinggi.
Selain itu, mesin bubut vertikal CNC dilengkapi dengan fitur otomatisasi canggih, yang memungkinkan intervensi manusia yang minimal.Termasuk memutarDengan menawarkan fleksibilitas, presisi tinggi, dan otomatisasi, mesin bubut vertikal CNC telah menjadi alat yang sangat diperlukan dalam proses manufaktur modern.
1.Layout keseluruhan
Alat mesin terutama oleh meja, meja dasar, kolom, balok, pisau vertikal komposisi kerangka.Pengolahan kasar setelah perawatan penuaan (penuaan buatan dan penuaan getaran). kualitas casting dan dapat diandalkan tanpa retakan, pori-pori, penyusutan dan putih tisu mulut, castings dengan api rebusan,perawatan penuaan dengan organisasi yang stabil untuk memastikan penggunaan mesin selama stabilitas sertifikat kualitas produk untuk memberikan laporan analisis komposisi kimia besi cair, laporan perawatan panas dan kurva waktu suhu perawatan panas.
2. Drive utama
Motor utama penggerak utama, melalui kotak gigi 16 kecepatan untuk konversi kecepatan.Gir dalam kotak dimatikan dan tanah untuk memastikan akurasi transmisi dan efisiensi dan mengurangi kebisingan dan mengurangi getaran.
3- Meja kerja.
Tabel terdiri dari meja, dasar meja, komponen spindle dan mekanisme transmisi, meja dan dasar meja untuk pengolahan pengecoran keseluruhan.Permukaan panduan meja dilapisi dengan pelat panduan paduan aluminium dan minyak tekanan disuntikkan antara rel panduan untuk membentuk rel tekanan dinamisJadi kapasitas meja, rotasi presisi tinggi.
4. Balok
Balok bergerak ke atas dan ke bawah di kolom. Balok terdiri dari mekanisme drive pisau, mekanisme penjepit balok dan perangkat hidrolik.Menginstal satu set pompa minyak pelumasan otomatis pada balok, sesuai dengan kebutuhan untuk melumasi permukaan rel.
5.Rangka pisau vertikal
sumbu Z, sumbu Z oleh servo drive motor, melalui planet pengurang untuk meningkatkan torsi,oleh saklar kopling elektromagnetik kontrol dua sumbu dan mengunci satu sama lain untuk mencapai berbagai pengolahan yang kompleks.
6Sistem hidraulik
Sistem hidraulik meliputi: sistem tekanan dinamis meja, sistem transmisi penggerak utama, penjepit balok dan sistem hidraulik, sistem imbangan hidraulik frame pisau vertikal.Sistem hidrolik sangat penting., pelumasan mesin, stabilitas rel tekanan dinamis, untuk memastikan stabilitas sistem hidrolik dan interchangeability.
Aku tidak tahu.
Parameter mesin
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Max. diameter putar dari tempat duduk alat vertikal (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diameter meja kerja (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maks. tinggi benda kerja (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Berat maksimum benda kerja (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Kisaran kecepatan putaran meja kerja (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seri makan |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
| Jangkauan input istirahat alat (mm/menit) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Perjalanan balok silang (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Perjalanan horisontal tempat tool rest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Perjalanan vertikal tempat tool rest (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Ukuran bagian batang pemotong (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Daya mesin utama (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
