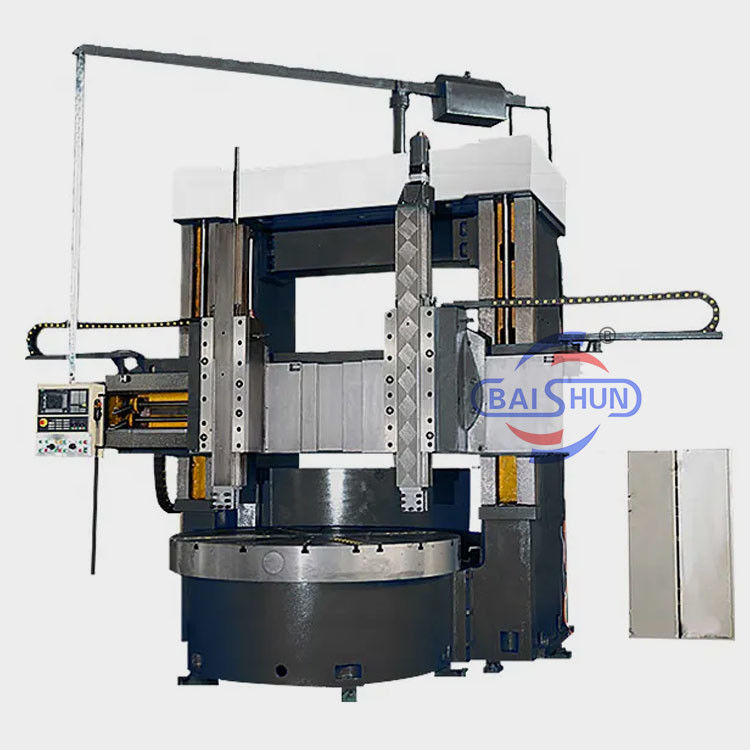

Kualitas Tinggi Heavy Duty Vertikal Turret Lathe CNC Double Column Vertikal Lathe

Name: Kualitas Tinggi Heavy Duty Vertikal Turret Lathe CNC Double Column Vertikal Lathe
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Henan, Cina

Nama merek: BAISHUN MACHINERY

Sertifikasi: CE，ISO

Nomor model: CK5235

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: negotiable

Kemasan rincian: 1Di luar kita akan mengemas produk dengan plastik untuk mencegah basah.2. Di luar mesin mesin bubut

Waktu pengiriman: 30-35 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 20 Set/Set per Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin bubut vertikal berkualitas tinggi, CNC Double Column Vertical Lathe


Max. Maks. Length of Workpiece (mm) Panjang Benda Kerja (mm):	2500	Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):	90 rp.m
Kapasitas Pemesinan:	Tugas Sedang	Lubang Spindel (mm):	105
Lebar tempat tidur (mm):	250 mm	Daya Motor Spindel (kW):	55
Jumlah Spindel:	Kembar	Jumlah Sumbu:	2
Perjalanan (Sumbu X) (mm):	1900 mm	Bepergian (Sumbu Z) (mm):	1250 mm
Akurasi Pemosisian (mm):	±0,005	Pengulangan (X/Y/Z) (mm):	±0,003
Dimensi (L * W * H):	615044005330mm	Tegangan:	380v
Sistem Kontrol CNC:	GSK	Stasiun Pos Alat:	4
Berat (Kg):	55000	Nama produk:	CNC Double Column Vertical Lathe Mesin
Diameter putaran maks:	3500mm	Maks. tinggi potongan wok:	2000mm

Max. Maks. Length of Workpiece (mm) Panjang Benda Kerja (mm):	2500
Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):	90 rp.m
Kapasitas Pemesinan:	Tugas Sedang
Lubang Spindel (mm):	105
Lebar tempat tidur (mm):	250 mm
Daya Motor Spindel (kW):	55
Jumlah Spindel:	Kembar
Jumlah Sumbu:	2
Perjalanan (Sumbu X) (mm):	1900 mm
Bepergian (Sumbu Z) (mm):	1250 mm
Akurasi Pemosisian (mm):	±0,005
Pengulangan (X/Y/Z) (mm):	±0,003
Dimensi (L * W * H):	615044005330mm
Tegangan:	380v
Sistem Kontrol CNC:	GSK
Stasiun Pos Alat:	4
Berat (Kg):	55000
Nama produk:	CNC Double Column Vertical Lathe Mesin
Diameter putaran maks:	3500mm
Maks. tinggi potongan wok:	2000mm

Kualitas Tinggi Heavy Duty Vertikal Turret Lathe CNC Double Column Vertikal Lathe

Kualitas Tinggi Heavy Duty Vertikal Turret Lathe CNC Double Column Vertikal Lathe

Mesin bubut vertikal kolom ganda adalah peralatan mutakhir yang menggabungkan komponen mekanik, listrik, dan hidrolik.Ini menggabungkan prinsip desain modern dan teknik manufaktur, memanfaatkan pengoptimalan CAD dan komponen canggih dari sumber domestik dan internasional.kekakuan statis dan dinamis yang tinggiSemua spesifikasi teknis utama bagian mesin sesuai dengan standar nasional.

Mesin ini terdiri dari berbagai komponen, termasuk dasar meja kerja, meja kerja, kotak transmisi utama, bingkai gantry, balok, ram tool rest, kotak pakan, sistem listrik, stasiun operasi,sistem hidraulik, dan perangkat perlindungan.

Kerangka gantry

Di bagian atas gantry, terdapat kotak angkat kiri dan kanan, di bagian atas gantry, terdapat kotak angkat kiri dan kanan, di bagian atas gantry, terdapat kotak angkat kiri dan kanan, di bagian atas gantry, terdapat kotak angkat kiri dan kanan, di bagian atas gantry, terdapat kotak angkat kiri dan kanan, dan di bagian atas gantry, terdapat kotak angkat kiri dan kanan.didorong oleh motor AC peregangan biaxial. Melalui pasangan gigi, cacing dan pasangan gigi dan double leadcrews membuat balok untuk melakukan gerakan mengangkat sepanjang garis panduan kiri dan kanan.

Balok

Balok mengadopsi kekuatan tinggi dan low stress casting besi dengan kekakuan dan kekuatan yang cukup, sehingga memastikan akurasi mesin untuk memiliki retentivitas jangka panjang dan stabilitas.Balok berada di depan kolom vertikalPada bagian belakang balok, ada 4 titik penjepit hidraulik. di kedua sisi balok, ada kotak pakan untuk tool rest.

Parameter mesin

Spesifikasi	Satuan	CK5225	CK5231	CK5240Q	CK5240
Diameter berputar maksimum	mm	2500	3150	4000	4000
Maks. tinggi benda kerja	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Berat maksimum dari benda kerja	T	10/20	10/20	10/20	32
Diameter meja kerja	mm	2250	2830	2830/3150	3200/3600
Jangkauan kecepatan meja	r/menit	2-63	2-63	2-63	2-63
Langkah-langkah		16	16	16	16
Torsi maksimum meja kerja	KN.m	63	63	63	100
Perjalanan cepat kepala rel	mm/menit	4000	4000	4000	4000
Perjalanan vertikal kepala rel kanan	Kn	35	35	35	40
Ram perjalanan vertikal kepala rel kiri	kn	30	30	30	30
Kekuatan pemotongan rentang kepala rel kanan	mm/menit	1-50	1-50	1-50	1-50
Kekuatan pemotongan rentang kepala rel kanan	mm/menit	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Perjalanan lengan	mm	1000	1000	1000	1250
Bagian lengan	mm	255×200	255×200	255×200	240×240
Berputar kepala rel kiri dan kanan	°	± 30°	± 30°	± 30°	± 30°
Bagian alat	mm	40×50	40×50	40×50	50×50
Kekuatan motor utama	Kw	55	55	55	75
Dimensi keseluruhan	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
