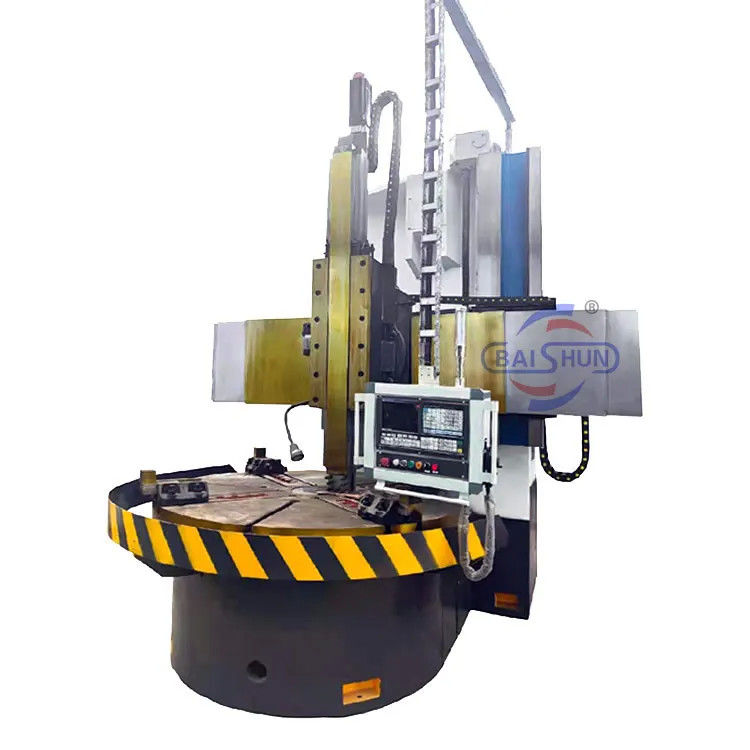

Mesin Lathe Mudah Operasi Mesin Perbaikan Lingkar Vertikal Mesin Lathe Siemens

Rincian Produk

Tempat asal: Henan, Cina

Nama merek: Baishun

Sertifikasi: CE,ISO

Nomor model: CK5112

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: Negotiable

Kemasan rincian: Ekspor paket standar kayu atau Negosiasi dengan pelanggan

Waktu pengiriman: 30-35 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 100 Set/Set per Bulan

Dapatkan Harga Terbaik
Menyoroti:
Max. Maks. Length of Workpiece (mm) Panjang Benda Kerja (mm):
2000
Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):
200 putaran per menit
Kapasitas Pemesinan:
Tugas Sedang
Jumlah Sumbu:
2
Perjalanan (Sumbu X) (mm):
700 mm
Dimensi (L * W * H):
2350*2350*2700mm
Berat (Kg):
8500
Nama produk:
Kualitas tinggi mesin bubut Yunnan mesin perbaikan tepi vertikal
Diameter pengolahan:
1200 mm
Maks. Tinggi Bagian Kerja:
2000mm
Max. Maks. Length of Workpiece (mm) Panjang Benda Kerja (mm):
2000
Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):
200 putaran per menit
Kapasitas Pemesinan:
Tugas Sedang
Jumlah Sumbu:
2
Perjalanan (Sumbu X) (mm):
700 mm
Dimensi (L * W * H):
2350*2350*2700mm
Berat (Kg):
8500
Nama produk:
Kualitas tinggi mesin bubut Yunnan mesin perbaikan tepi vertikal
Diameter pengolahan:
1200 mm
Maks. Tinggi Bagian Kerja:
2000mm
Mesin Lathe Mudah Operasi Mesin Perbaikan Lingkar Vertikal Mesin Lathe Siemens
Gambaran Produk:
Mesin bubut CNC kami sangat cocok untuk mengolah logam besi, logam non-ferrous, dan beberapa bahan non-logam.permukaan silinder dalam dan luar, permukaan kerucut kerucut dalam dan luar, serta pengeboran lubang, memperluas, dan reaming.dan mesin ini menawarkan pergeseran gir hidraulik dan regulasi kecepatan stepless dengan dua gigi. Meja kerja dilengkapi dengan pukulan manual 4 rahang gerakan tunggal untuk pengoperasian yang mudah.


1.Layout keseluruhan
Alat mesin terutama oleh meja, meja dasar, kolom, balok, pisau vertikal komposisi kerangka.Pengolahan kasar setelah perawatan penuaan (penuaan buatan dan penuaan getaran). kualitas casting dan dapat diandalkan tanpa retakan, pori-pori, penyusutan dan putih tisu mulut, castings dengan api rebusan,perawatan penuaan dengan organisasi yang stabil untuk memastikan penggunaan mesin selama stabilitas sertifikat kualitas produk untuk memberikan laporan analisis komposisi kimia besi cair, laporan perawatan panas dan kurva waktu suhu perawatan panas.



2. Drive utama

Motor utama penggerak utama, melalui kotak gigi 16 kecepatan untuk konversi kecepatan.Gir dalam kotak dimatikan dan tanah untuk memastikan akurasi transmisi dan efisiensi dan mengurangi kebisingan dan mengurangi getaran.



3- Meja kerja.

Tabel terdiri dari meja, dasar meja, komponen spindle dan mekanisme transmisi, meja dan dasar meja untuk pengolahan pengecoran keseluruhan.Permukaan panduan meja dilapisi dengan pelat panduan paduan aluminium dan minyak tekanan disuntikkan antara rel panduan untuk membentuk rel tekanan dinamisJadi kapasitas meja, rotasi presisi tinggi.



4. Balok

Balok bergerak ke atas dan ke bawah di kolom. Balok terdiri dari mekanisme drive pisau, mekanisme penjepit balok dan perangkat hidrolik.Menginstal satu set pompa minyak pelumasan otomatis pada balok, sesuai dengan kebutuhan untuk melumasi permukaan rel.



5.Rangka pisau vertikal

sumbu Z, sumbu Z oleh servo drive motor, melalui planet pengurang untuk meningkatkan torsi,oleh saklar kopling elektromagnetik kontrol dua sumbu dan mengunci satu sama lain untuk mencapai berbagai pengolahan yang kompleks.



6Sistem hidraulik

Sistem hidraulik meliputi: sistem tekanan dinamis meja, sistem transmisi penggerak utama, penjepit balok dan sistem hidraulik, sistem imbangan hidraulik frame pisau vertikal.Sistem hidrolik sangat penting., pelumasan mesin, stabilitas rel tekanan dinamis, untuk memastikan stabilitas sistem hidrolik dan interchangeability.

Aku tidak tahu.

Parameter mesin
Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm) 800 1200 1200 1600 2000 2600
Diameter meja kerja (mm) 700 1000 1000 1400 1800 2200
Maks. tinggi benda kerja (mm) 800 1000 1000 1200 1250 1400
Berat maksimum benda kerja (kg) 1500 1500 3200 3200 8000 8000
Kisaran kecepatan putaran meja kerja (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seri makan Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah
Jangkauan input istirahat alat (mm/menit) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Perjalanan balok silang (mm) 500 1000 650 1200 890 1090
Perjalanan horisontal tempat tool rest (mm) 500 700 700 900 1115 1400
Perjalanan vertikal tempat tool rest (mm) 450 500 650 750 800 800
Ukuran bagian batang pemotong (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Daya mesin utama (kw) 11 15 22 15 30 30
