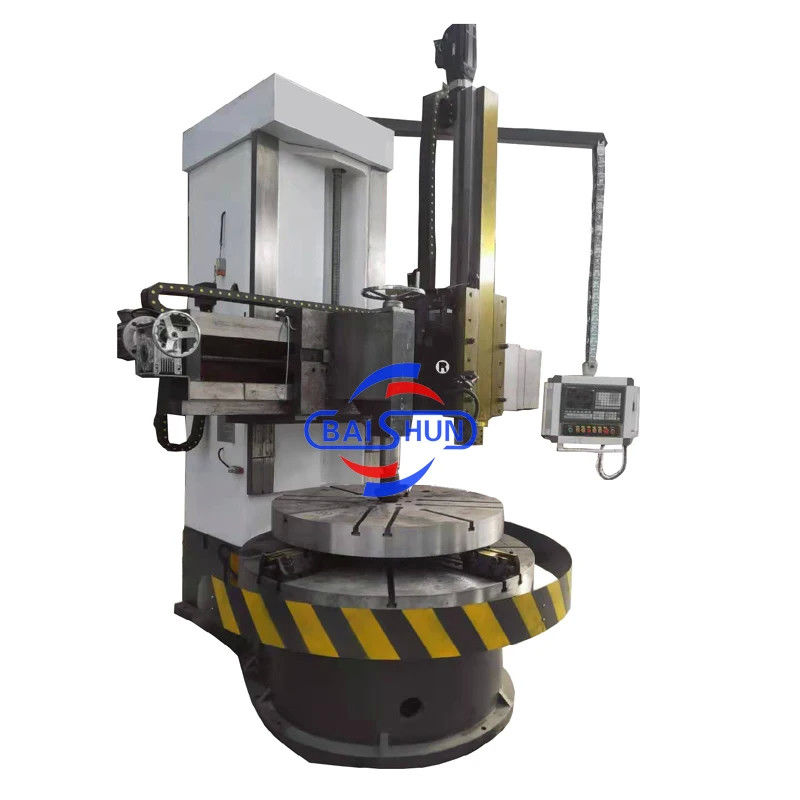

Mesin bubut vertikal CNC, juga dikenal sebagai pusat pemutar vertikal, adalah alat mesin yang digunakan untuk memutar dan memotong komponen logam dengan presisi dan efisiensi tinggi.
Piring vertikal kolom tunggal, konfigurasi komponen mekanik dan listrik canggih dan andal, kinerja struktur luar biasa, kekakuan yang kuat,alat mesin dapat memenuhi pemotongan yang kuat, meja kerja dapat membawa beban berat besar, stabilitas yang baik, efisiensi tinggi, aman dan andal.
Mesin bubut vertikal termasuk dalam peralatan mekanik besar, yang digunakan untuk memproses bagian kerja besar dan berat dengan ukuran radial yang besar, ukuran sumbu yang relatif kecil dan bentuk yang kompleks.Seperti permukaan silinder, permukaan ujung, permukaan kerucut, lubang silinder, lubang kerucut, dll.
Selain itu, mesin bubut vertikal CNC sangat otomatis dan dapat diprogram untuk melakukan berbagai operasi pemesinan, seperti memutar, mengebor, membor, menyaring, dan menggiling,dengan intervensi manusia yang minimal.
Secara keseluruhan, mesin bubut vertikal CNC adalah alat pemesinan serbaguna dan efisien yang menawarkan presisi tinggi dan kemampuan otomatisasi,dan itulah mengapa membuat mereka komponen penting dari proses manufaktur modern.
Fitur Utama:
Meja ini menggunakan panduan rolling bola dorongan presisi tinggi dan panduan slide dengan diameter 1,6 meter.
Rel silang kolom terbuat dari besi cor abu-abu yang kuat dan tahan lama.
Pasangan panduan di kedua arah horizontal dan vertikal terbuat dari besi cor abu-abu tahan haus.
Permukaan panduan rel dari ram dan kepala sisi mengalami pengerasan frekuensi menengah dan pengolahan akhir penggilingan.
Stasiun bawah memiliki jenis baru pesawat krom hitam.
Kepala rel dilengkapi dengan sekrup timbal untuk transmisi horizontal dan vertikal.
Plat pinion menara pentagonal memastikan kekuatan tinggi dan kekakuan dalam posisi indeks.
Lubrication silang disediakan dengan minyak melalui pompa tangan.
Parameter mesin
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Max. diameter putar dari tempat duduk alat vertikal (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diameter meja kerja (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maks. tinggi benda kerja (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Berat maksimum benda kerja (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Kisaran kecepatan putaran meja kerja (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seri makan |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
| Jangkauan input istirahat alat (mm/menit) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Perjalanan balok silang (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Perjalanan horisontal tempat tool rest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Perjalanan vertikal tempat tool rest (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Ukuran bagian batang pemotong (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Daya mesin utama (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Vertical Lathe MachineFitur:
Meja mengadopsi pedoman rolling bola dorongan presisi tinggi dan pedoman geser dengan diameter 1,6 meter.
Kolom cross rail mengadopsi besi cor yang kuat dan tahan aus.
Pasangan panduan fiksi dalam arah horizontal dan vertikal mengadopsi besi cor abu-abu tahan aus.
Ram permukaan panduan rel, sisi kepala mengadopsi frekuensi menengah keras rolling menggiling finishing mesin.
Plat krom hitam jenis baru untuk pembatasan.
Kepala rel dirancang dengan sekrup timbal untuk transmisi horizontal dan vertikal.
Penempatan indeks piringan pinion menara pentagonal dengan kekuatan dan kekakuan yang tinggi.
Lubrication of cross disediakan dengan minyak dengan pompa tangan.
Layanan Kami
Kami dapat menyediakan layanan pra-penjualan online 7x24 jam, layanan penelusuran pesanan insinyur, dan layanan operasi pengiriman logistik, dan juga kami dapat menyediakan layanan instalasi.dengan pengalaman lebih dari 10 tahun di berbagai pasar, kami dapat membantu pelanggan berhasil menyelesaikan serangkaian layanan dari pembelian barang untuk bea cukai clearance, sehingga menghemat waktu dan juga mengurangi biaya pelanggan di semua aspek.
Keuntungan kita:
1: Dengan sertifikasi CE, ISO.
2Pelacakan produksi penuh.
3: Insinyur profesional dapat menjamin kualitas tertinggi.
4: Lebih banyak pemasok sebagai alternatif, menjamin harga terendah dan kompetitif.
5: Sales fstaff dengan pengalaman lebih dari 10 tahun, akan menjawab pertanyaan pra-penjualan dan purna jual Anda.
6: Produksi OEM tersedia, untuk memenuhi kebutuhan pelanggan
7. MOQ rendah (1 unit) tersedia.
8. 24 jam dukungan teknis.
