Deskripsi Produk

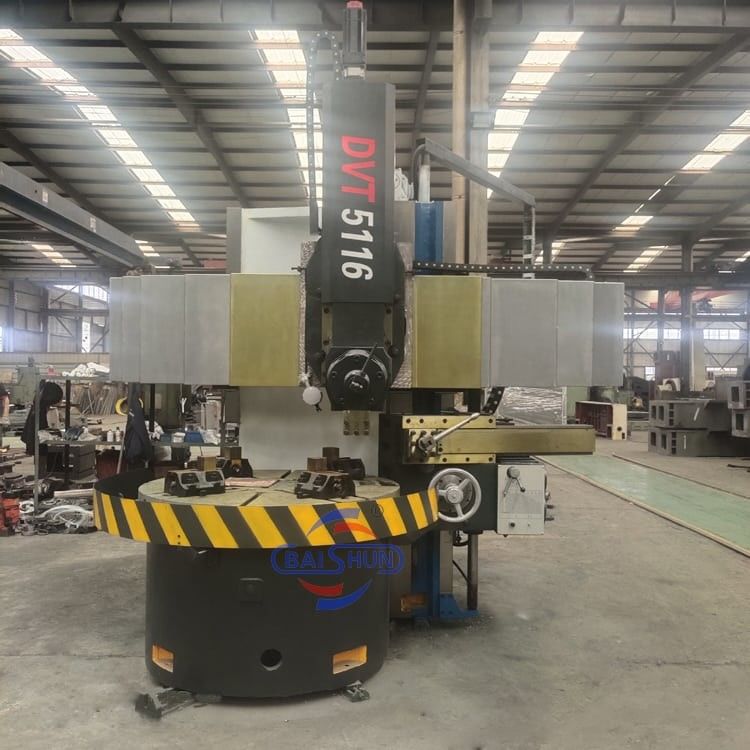

Mesin mesin bubut berkecepatan tinggi mesin bubut vertikal VTL mesin bubut logam
Lathe vertikal cocok untuk industri pengolahan mekanik, dapat digunakan untuk bagian dalam dan luar silinder, permukaan kerucut dan wajah, memotong, memotong, dll.Dari pengolahan beling kasar dan halus.
Meja kerja menggunakan hidrostatik guideway, poros utama mengadopsi presisi tinggi NN30 tipe (D) baris ganda roller roller bantalan, sehingga meja kerja kapasitas besar, presisi putar tinggi.Mesin alat listrik menggunakan produk merek domestikMesin ini terbuat dari proses epc berkualitas tinggi, kualitas tinggi, penggilingan perawatan penuaan, penampilan indah, tahan lama, keanggunan yang baik, operasi yang nyaman dan pemeliharaan.Kinerja biaya tinggi; stasiun tombol gantung, lemari listrik dan desain terintegrasi tempat tidur; sinar mati, ram berbentuk T mati (menara lima lubang); perlindungan sinar tertutup,lubrikasi otomatis dari semua bagian pelumasanDengan kecepatan garis konstan berputar dan threading.
Fitur Utama:
Meja ini menggunakan panduan rolling bola dorongan presisi tinggi dan panduan slide dengan diameter 1,6 meter.
Rel silang kolom terbuat dari besi cor abu-abu yang kuat dan tahan lama.
Pasangan panduan di kedua arah horizontal dan vertikal terbuat dari besi cor abu-abu tahan haus.
Permukaan panduan rel dari ram dan kepala sisi mengalami pengerasan frekuensi menengah dan pengolahan akhir penggilingan.
Stasiun bawah memiliki jenis baru pesawat krom hitam.
Kepala rel dilengkapi dengan sekrup timbal untuk transmisi horizontal dan vertikal.
Plat pinion menara pentagonal memastikan kekuatan tinggi dan kekakuan dalam posisi indeks.
Lubrication silang disediakan dengan minyak melalui pompa tangan.
Parameter mesin
| Model |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Max. diameter putar dari tempat duduk alat vertikal (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diameter meja kerja (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Maks. tinggi benda kerja (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Berat maksimum benda kerja (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Kisaran kecepatan putaran meja kerja (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Seri makan |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
Tanpa langkah |
| Jangkauan input istirahat alat (mm/menit) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Perjalanan balok silang (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Perjalanan horisontal tempat tool rest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Perjalanan vertikal tempat tool rest (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Ukuran bagian batang pemotong (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Daya mesin utama (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Mesin Lathe VertikalFitur:
Meja mengadopsi pedoman rolling bola dorongan presisi tinggi dan pedoman geser dengan diameter 1,6 meter.
Kolom cross rail mengadopsi besi cor yang kuat dan tahan aus.
Pasangan panduan fiksi dalam arah horizontal dan vertikal mengadopsi besi cor abu-abu tahan aus.
Ram permukaan panduan rel, sisi kepala mengadopsi frekuensi menengah keras rolling menggiling finishing mesin.
Plat krom hitam jenis baru untuk pembatasan.
Kepala rel dirancang dengan sekrup timbal untuk transmisi horizontal dan vertikal.
Penempatan indeks piringan pinion menara pentagonal dengan kekuatan dan kekakuan yang tinggi.
Lubrication of cross disediakan dengan minyak dengan pompa tangan.
