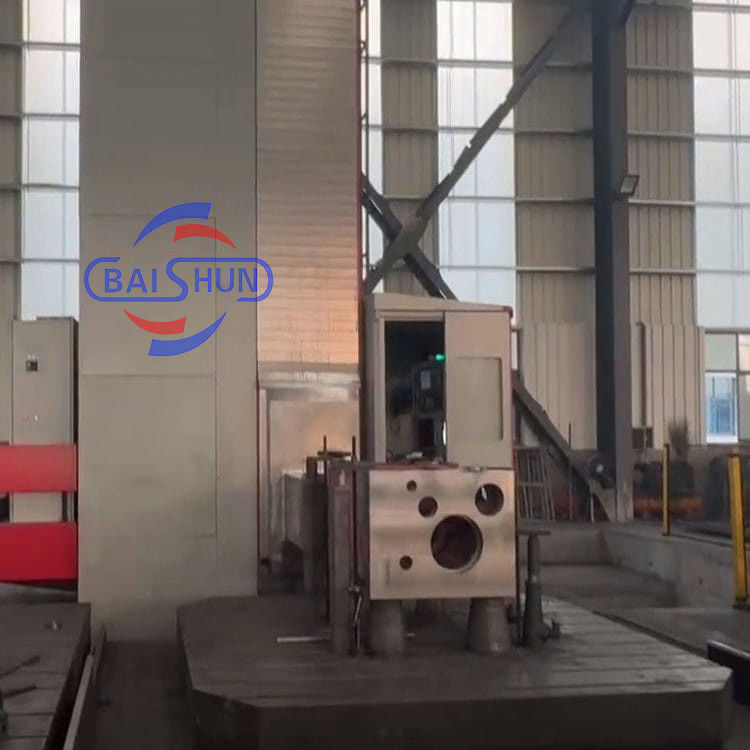

Mesin Bor dan Milling CNC Horizontal TK6920 dengan Spindel ISO50

Name: Mesin Bor dan Milling CNC Horizontal TK6920 dengan Spindel ISO50
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TK6920
Price: 99000 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: BAISHUN MACHINERY

Sertifikasi: ISO

Nomor model: TK6920

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD99000/Set

Kemasan rincian: 1. Outside we will pack the product with plastic to prevent wet. 1. Bagian luar produk aka

Waktu pengiriman: 3 bulan

Syarat-syarat pembayaran: L/C,T/T,Western Union

Menyediakan kemampuan: 30 Set/Set per Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
Horizontal Cnc Boring dan Milling Machine
,
Mesin Bor Dan Penggilingan CNC

Nama Produk:

Horizontal Cnc Boring dan Milling Machine

Jenis:

TK6920

Spindel lancip:

ISO50

Diameter Spindel:

200mm

Z/Y/Z Perjalanan:

6000/3000/1200mm

Kecepatan spindel:

1200r / mnt

Fungsi:

Membosankan dan berseliweran

Kata-kata kunci:

Mesin bor dan penggilingan

Ukuran Meja Kerja:

Sesuaikan Diterima

pengontrol CNC:

Fanuc

Nama Produk:

Horizontal Cnc Boring dan Milling Machine

Jenis:

TK6920

Spindel lancip:

ISO50

Diameter Spindel:

200mm

Z/Y/Z Perjalanan:

6000/3000/1200mm

Kecepatan spindel:

1200r / mnt

Fungsi:

Membosankan dan berseliweran

Kata-kata kunci:

Mesin bor dan penggilingan

Ukuran Meja Kerja:

Sesuaikan Diterima

pengontrol CNC:

Fanuc

Mesin Bor dan Milling CNC Horizontal TK6920 dengan Spindel ISO50

Mesin Bor dan Milling Horizontal CNC Tipe Lantai Kaku Tinggi TK6513

Mesin Bor dan Milling Horizontal Tipe CNC Lantai

Mesin Bor dan Milling Horizontal CNC dirancang dengan torsi besar, efisiensi tinggi, kekakuan tinggi, dan teknologi canggih. Sesuai permintaan pengguna, mesin dapat dicocokkan dengan pengontrol yang berbeda, persyaratan presisi yang berbeda, ukuran meja yang berbeda untuk membentuk model mesin bor yang berbeda. Seri mesin bor ini cocok untuk pemesinan bagian berbentuk kotak besar, sedang, struktur rangka, atau cetakan, dan dapat melakukan penggilingan, pengeboran, pengeboran, penarikan, penyadapan, dll. setelah satu kali penjepitan. Mesin mengontrol 7 sumbu dengan 4 sumbu simultan dan memungkinkan interpolasi melingkar dan pemesinan permukaan melengkung 3-D. Dilengkapi dengan kepala penggilingan, pelat muka, dan perangkat lainnya, seri mesin ini memiliki kemampuan pemesinan yang diperluas. Spindel memiliki selubung pendingin untuk membatasi kepala di spindel.

Spesifikasi Teknis:

Item Unit TK6913 TK6916 TK6920 TK6926

Diameter Spindel mm 130 160 200 260

Lubang Spindel ISO 50 50 60 60

Kecepatan Spindel Maks. rpm 1500(Opsional:3000) 1200(Opsional:2000) 1000(Opsional:2000) 1000(Opsional:1500)

Daya Motor-Servo KW 30 55 75 110

Perjalanan Total Spindel Bor dan Ram mm 1500 2400 2400 3200

Ukuran Penampang Ram mm 380*420 480*520 480*520 620*740

Perjalanan Kolom - Sumbu X mm 4000(Opsional:5-15m) 6000(Opsional:7-20m) 6000(Opsional:7-20m) 8000(Opsional:9-20m)

Perjalanan Vertikal Kepala Spindel - Sumbu Y mm 2000(Opsional: 3m) 3000(Opsional: 4m, 5m) 3000(Opsional: 4m, 5m) 3000(Opsional: 4m, 5m)

Perjalanan Memanjang Kolom - Sumbu Z mm 700 1200 1200 1600

Perjalanan Aksial Spindel Bor - Sumbu W mm 800 1200 1200 1600

Derajat Rotasi Sumbu B ° 360

Majalah Alat pcs 40/60 40/60 40/60 40/60

Ukuran Meja Kerja mm 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000(dapat disesuaikan)

Sistem CNC
FANUC

Rangka Mesin:

Rangka mesin dibangun dari resin.bekas kayu dengan struktur dan kekakuan yang masuk akal. Ini menjamin dasar yang kokoh dan kestabilan mesin serta stabilitas kolom dalam gerakan di atas rangka. Terdapat rak permukaan keras berlapis permukaan berkualitas tinggi yang diimpor di rangka, dua roda gigi pra-beban yang menggerakkan bersama memastikan akurasi sumbu X.

Gerbong Geser

Dibangun dengan coran berkualitas tinggi. Bekas resin dan kayu, gerbong geser memiliki kekuatan yang cukup. Terhubung ke rangka mesin dengan dua rel pemandu lebar. Rel pemandu tunggal berfungsi sebagai pemosisian utama dengan dukungan dari rel pemandu ganda untuk menjaga stabilitas dan linearitas gerakan kolom pada rangka mesin.

Kolom

Terbuat dari coran resin dan bekas kayu berkualitas tinggi dalam struktur rangka ganda, kolom memiliki kekakuan yang cukup yang memungkinkan gerakan halus kotak spindel secara vertikal. Rel penyeimbang tipe mosaik dibangun di dalam kolom untuk memastikan stabilitas gerakan vertikal penyeimbang, sehingga memastikan presisi tinggi mesin.

Dua rel yang digerinda di depan kolom memeriksa posisi kotak spindel dan memastikan kestabilan gerakan vertikal spindel. Kolom dilengkapi dengan sekrup bola mur ganda presisi pra-beban dan motor servo menggerakkan perjalanan vertikal kotak spindel.

Unit Kontrol

Kabin operasi dibangun dengan kotak spindel, unit kontrol di dalam kabin untuk pengoperasian yang mudah. Panel kontrol putar dan unit gagang yang memungkinkan operasi jarak jauh membuat pengoperasian menjadi sederhana dan efisien.
