Rumah > Produk > Mesin Lathe Vertikal > Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis

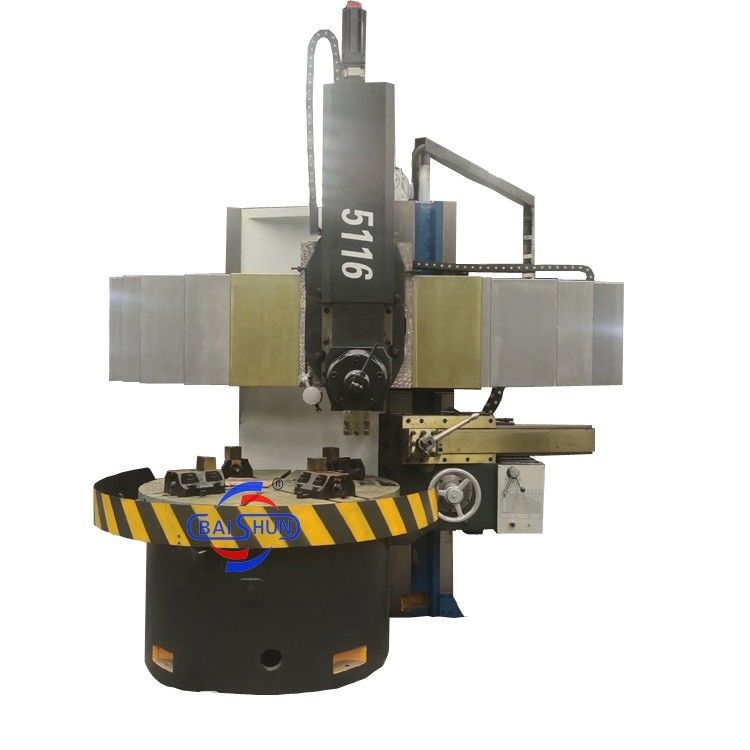

Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis

Rincian Produk

Tempat asal: Henan, Cina

Nama merek: BAISHUN MACHINERY, BAISHUN

Sertifikasi: CE ISO9001

Nomor model: CK5112

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: negotiable

Kemasan rincian: Ekspor paket standar kayu atau Negosiasi dengan pelanggan

Waktu pengiriman: 30-35 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 20 Set/Set per Bulan

Dapatkan Harga Terbaik
Menyoroti:

Mesin Penggiling Turret Vertikal

,

Mesin penggiling menara vertikal

,

menara mesin penggilingan

Max. Maks. Length of Workpiece (mm) Panjang Benda Kerja (mm):
1200
Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):
180 rpm
Lubang Spindel (mm):
130
Daya Motor Spindel (kW):
15
Jumlah Spindel:
Single
Max. Maks. Turned Length (mm) Panjang Berbalik (mm):
1200
Dimensi (L * W * H):
2350*2350*2700mm
Stasiun Pos Alat:
4
Berat (Kg):
85000
Diagram meja kerja:
1000mm
Max. Maks. Length of Workpiece (mm) Panjang Benda Kerja (mm):
1200
Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):
180 rpm
Lubang Spindel (mm):
130
Daya Motor Spindel (kW):
15
Jumlah Spindel:
Single
Max. Maks. Turned Length (mm) Panjang Berbalik (mm):
1200
Dimensi (L * W * H):
2350*2350*2700mm
Stasiun Pos Alat:
4
Berat (Kg):
85000
Diagram meja kerja:
1000mm
Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis



Deskripsi Produk
Jual panas mesin bubut Cnc bagian mesin bubut roda Cnc

Hot Sale Lathe Machine Cnc Machining Parts Cnc Wheel Lathe cocok untuk mengolah logam besi, logam non-ferrous dan bahan non-logam parsial,dan bisa mencapai pemrosesan memutar wajah akhir, bagian dalam dan luar permukaan silinder, bagian dalam dan luar permukaan kerucut kerucut dan pengeboran, memperluas, reaming lubang.perubahan gir hidrolik dan dua gigi langkah kurang pengaturan kecepatanMeja kerja adalah manual 4-jaw gerakan tunggal Chuck.

1.Layout keseluruhan
Alat mesin terutama oleh meja, meja dasar, kolom, balok, pisau vertikal komposisi rangka.Pengolahan kasar setelah perawatan penuaan (penuaan buatan dan penuaan getaran). kualitas casting dan dapat diandalkan tanpa retakan, pori-pori, penyusutan dan putih tisu mulut, castings dengan api rebusan,perawatan penuaan dengan organisasi yang stabil untuk memastikan penggunaan mesin selama stabilitas sertifikat kualitas produk untuk memberikan laporan analisis komposisi kimia besi cair, laporan perawatan panas dan kurva waktu suhu perawatan panas.



2. Drive utama

Motor utama penggerak utama, melalui kotak gigi 16 kecepatan untuk konversi kecepatan.Gir dalam kotak dimatikan dan tanah untuk memastikan akurasi transmisi dan efisiensi dan mengurangi kebisingan dan mengurangi getaran.

3- Meja kerja.

Tabel terdiri dari meja, dasar meja, komponen spindle dan mekanisme transmisi, meja dan dasar meja untuk pengolahan pengecoran keseluruhan.Permukaan panduan meja dilapisi dengan pelat panduan paduan aluminium dan minyak tekanan disuntikkan antara rel panduan untuk membentuk rel tekanan dinamisJadi kapasitas meja, rotasi presisi tinggi.



4. Balok

Balok bergerak ke atas dan ke bawah di kolom. Balok terdiri dari mekanisme drive pisau, mekanisme penjepit balok dan perangkat hidrolik.Menginstal satu set pompa minyak pelumasan otomatis pada balok, sesuai dengan kebutuhan untuk melumasi permukaan rel.



5.Rangka pisau vertikal

sumbu Z, sumbu Z oleh servo drive motor, melalui planet pengurang untuk meningkatkan torsi,oleh saklar kopling elektromagnetik kontrol dua sumbu dan mengunci satu sama lain untuk mencapai berbagai pengolahan yang kompleks.



6Sistem hidraulik

Sistem hidraulik meliputi: sistem tekanan dinamis meja, sistem transmisi penggerak utama, penjepit balok dan sistem hidraulik, sistem imbangan hidraulik frame pisau vertikal.Sistem hidrolik sangat penting., pelumasan mesin, stabilitas rel tekanan dinamis, untuk memastikan stabilitas sistem hidrolik dan interchangeability.



Parameter mesin

Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm) 800 1200 1200 1600 2000 2600
Diameter meja kerja (mm) 700 1000 1000 1400 1800 2200
Maks. tinggi benda kerja (mm) 800 1000 1000 1200 1250 1400
Berat maksimum benda kerja (kg) 1500 1500 3200 3200 8000 8000
Kisaran kecepatan putaran meja kerja (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seri makan Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah
Jangkauan input istirahat alat (mm/menit) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Perjalanan balok silang (mm) 500 1000 650 1200 890 1090
Perjalanan horisontal tempat tool rest (mm) 500 700 700 900 1115 1400
Perjalanan vertikal tempat tool rest (mm) 450 500 650 750 800 800
Ukuran bagian batang pemotong (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Daya mesin utama (kw) 11 15 22 15 30 30

Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 0Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 1Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 2

Deskripsi Produk
Jual panas mesin bubut Cnc bagian mesin bubut roda Cnc

Hot Sale Lathe Machine Cnc Machining Parts Cnc Wheel Lathe cocok untuk mengolah logam besi, logam non-ferrous dan bahan non-logam parsial,dan bisa mencapai pemrosesan memutar wajah akhir, bagian dalam dan luar permukaan silinder, bagian dalam dan luar permukaan kerucut kerucut dan pengeboran, memperluas, reaming lubang.perubahan gir hidrolik dan dua gigi langkah kurang pengaturan kecepatanMeja kerja adalah manual 4-jaw gerakan tunggal Chuck.

Fitur Utama:


1. CNC lathe vertikal, sistem CNC menggunakan sistem Siemens 828DD, ada tiang alat vertikal, diameter pemesinan maksimum adalah 1600mm, diameter meja adalah 1400mm,dan ketinggian pemesinan maksimum adalah 1000mm.

2Perangkat transmisi adalah empat kecepatankurang tidurtransmisi yang nyaman, sensitif dan dapat diandalkan.

3Semua roda gigi yang dipasang dalam sistem menggunakan roda gigi penggiling 40Cr, yang memiliki karakteristik akurasi putaran tinggi dan kebisingan rendah.

4. Mesin ini cocok untuk alat baja berkecepatan tinggi dan alat pemotong karbida pengolahan logam non-ferrous, logam hitam dan bahan non-logam. Pada mesin dapat menyelesaikan proses berikut:Menghidupkan permukaan silinder dalam dan luar pesawat; semua jenis wajah hook, wajah kerucut bagian dalam dan luar, benang, slot pemotong dan pemotongan.

Mesin bubut vertikal CNC adalah mesin berkinerja tinggi dengan berbagai kemampuan dan produktivitas tinggi.Perusahaan kami telah mengembangkan mesin alat mutakhir yang seamlessly mengintegrasikan animatronics dan hidrolik, menarik inspirasi dari desain canggih dan teknik manufaktur, dan menggabungkan budaya perusahaan kami yang kaya.Hal ini memungkinkan kami untuk memberikan produk kelas dunia untuk pelanggan domestik dan internasional.





Parameter mesin

Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm) 800 1200 1200 1600 2000 2600
Diameter meja kerja (mm) 700 1000 1000 1400 1800 2200
Maks. tinggi benda kerja (mm) 800 1000 1000 1200 1250 1400
Berat maksimum benda kerja (kg) 1500 1500 3200 3200 8000 8000
Kisaran kecepatan putaran meja kerja (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seri makan Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah
Jangkauan input istirahat alat (mm/menit) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Perjalanan balok silang (mm) 500 1000 650 1200 890 1090
Perjalanan horisontal tempat tool rest (mm) 500 700 700 900 1115 1400
Perjalanan vertikal tempat tool rest (mm) 450 500 650 750 800 800
Ukuran bagian batang pemotong (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Daya mesin utama (kw) 11 15 22 15 30 30

Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 0Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 1Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 2

Deskripsi Produk
Jual panas mesin bubut Cnc bagian mesin bubut roda Cnc

Hot Sale Lathe Machine Cnc Machining Parts Cnc Wheel Lathe cocok untuk mengolah logam besi, logam non-ferrous dan bahan non-logam parsial,dan bisa mencapai pemrosesan memutar wajah akhir, bagian dalam dan luar permukaan silinder, bagian dalam dan luar permukaan kerucut kerucut dan pengeboran, memperluas, reaming lubang.perubahan gir hidrolik dan dua gigi langkah kurang pengaturan kecepatanMeja kerja adalah manual 4-jaw gerakan tunggal Chuck.

Ringkasan Produk: Vertical CNC Lathe, juga dikenal sebagai Vertical Turning Center, adalah mesin yang kuat yang digunakan dalam pengolahan logam untuk dengan tepat dan efisien memutar dan memotong komponen logam.Dengan spindle vertikal yang memegang dan memutar benda kerja, telah mendapatkan popularitas di berbagai industri manufaktur. ini unggul dalam produksi komponen besar dan berat seperti gigi, turbin, dan bagian aerospace,terutama yang memiliki rasio aspek yang tinggi.



Selain itu, mesin bubut vertikal CNC dilengkapi dengan fitur otomatisasi canggih, yang memungkinkan intervensi manusia yang minimal.Termasuk memutarDengan menawarkan fleksibilitas, presisi tinggi, dan otomatisasi, mesin bubut vertikal CNC telah menjadi alat yang sangat diperlukan dalam proses manufaktur modern.



Mesin bubut vertikal CNC adalah mesin berkinerja tinggi dengan berbagai kemampuan dan produktivitas tinggi.Perusahaan kami telah mengembangkan mesin alat mutakhir yang seamlessly mengintegrasikan animatronics dan hidrolik, menarik inspirasi dari desain canggih dan teknik manufaktur, dan menggabungkan budaya perusahaan kami yang kaya.Hal ini memungkinkan kami untuk memberikan produk kelas dunia untuk pelanggan domestik dan internasional.



Untuk memastikan presisi tinggi dan daya tahan, kami telah menggunakan casting integral dan struktur termal seimbang untuk meja.Bantalan poros utama menggunakan bantalan roller silinder baris ganda presisi tinggi, dan panduan meja dioptimalkan untuk operasi yang lancar.



Harap dicatat bahwa kami terus berusaha untuk meningkatkan produk kami, dan oleh karena itu, informasi yang diberikan dapat berubah tanpa pemberitahuan sebelumnya.



Parameter mesin

Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm) 800 1200 1200 1600 2000 2600
Diameter meja kerja (mm) 700 1000 1000 1400 1800 2200
Maks. tinggi benda kerja (mm) 800 1000 1000 1200 1250 1400
Berat maksimum benda kerja (kg) 1500 1500 3200 3200 8000 8000
Kisaran kecepatan putaran meja kerja (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seri makan Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah
Jangkauan input istirahat alat (mm/menit) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Perjalanan balok silang (mm) 500 1000 650 1200 890 1090
Perjalanan horisontal tempat tool rest (mm) 500 700 700 900 1115 1400
Perjalanan vertikal tempat tool rest (mm) 450 500 650 750 800 800
Ukuran bagian batang pemotong (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Daya mesin utama (kw) 11 15 22 15 30 30

Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 0Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 1Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 2

Deskripsi Produk
Jual panas mesin bubut Cnc bagian mesin bubut roda Cnc

Hot Sale Lathe Machine Cnc Machining Parts Cnc Wheel Lathe cocok untuk mengolah logam besi, logam non-ferrous dan bahan non-logam parsial,dan bisa mencapai pemrosesan memutar wajah akhir, bagian dalam dan luar permukaan silinder, bagian dalam dan luar permukaan kerucut kerucut dan pengeboran, memperluas, reaming lubang.perubahan gir hidrolik dan dua gigi langkah kurang pengaturan kecepatanMeja kerja adalah manual 4-jaw gerakan tunggal Chuck.

Fitur Utama:

1. mesin bubut CNC vertikal kami dilengkapi dengan sistem Siemens 828DD, memastikan kontrol yang tepat.dengan diameter meja 1400mm, dan ketinggian pemesinan maksimum 1000mm.

2Perangkat transmisi mengadopsi transmisi kontinu empat kecepatan, memberikan kenyamanan, sensitivitas, dan keandalan.

3Semua gigi dalam sistem terbuat dari gigi penggiling 40Cr, menjamin akurasi putaran tinggi dan kebisingan minimal.

4Mesin ini cocok untuk pengolahan logam non-ferrous, logam hitam, dan bahan non-logam menggunakan alat baja berkecepatan tinggi dan alat pemotong karbida.termasuk memutar permukaan silinder dalam dan luar, memotong berbagai jenis permukaan (seperti kait), permukaan kerucut dalam dan luar, threading, serta slotting dan pemotongan.

Mesin bubut vertikal CNC adalah mesin berkinerja tinggi dengan berbagai kemampuan dan produktivitas tinggi.Perusahaan kami telah mengembangkan mesin alat mutakhir yang seamlessly mengintegrasikan animatronics dan hidrolik, menarik inspirasi dari desain canggih dan teknik manufaktur, dan menggabungkan budaya perusahaan kami yang kaya.Hal ini memungkinkan kami untuk memberikan produk kelas dunia untuk pelanggan domestik dan internasional.



Harap dicatat bahwa kami terus berusaha untuk meningkatkan produk kami, dan oleh karena itu, informasi yang diberikan dapat berubah tanpa pemberitahuan sebelumnya.



Parameter mesin

Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm) 800 1200 1200 1600 2000 2600
Diameter meja kerja (mm) 700 1000 1000 1400 1800 2200
Maks. tinggi benda kerja (mm) 800 1000 1000 1200 1250 1400
Berat maksimum benda kerja (kg) 1500 1500 3200 3200 8000 8000
Kisaran kecepatan putaran meja kerja (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seri makan Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah
Jangkauan input istirahat alat (mm/menit) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Perjalanan balok silang (mm) 500 1000 650 1200 890 1090
Perjalanan horisontal tempat tool rest (mm) 500 700 700 900 1115 1400
Perjalanan vertikal tempat tool rest (mm) 450 500 650 750 800 800
Ukuran bagian batang pemotong (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Daya mesin utama (kw) 11 15 22 15 30 30

Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 0Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 1Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 2

Deskripsi Produk
Jual panas mesin bubut Cnc bagian mesin bubut roda Cnc

Hot Sale Lathe Machine Cnc Machining Parts Cnc Wheel Lathe cocok untuk mengolah logam besi, logam non-ferrous dan bahan non-logam parsial,dan bisa mencapai pemrosesan memutar wajah akhir, bagian dalam dan luar permukaan silinder, bagian dalam dan luar permukaan kerucut kerucut dan pengeboran, memperluas, reaming lubang.perubahan gir hidrolik dan dua gigi langkah kurang pengaturan kecepatanMeja kerja adalah manual 4-jaw gerakan tunggal Chuck.

Ringkasan Produk: Vertical CNC Lathe, juga dikenal sebagai Vertical Turning Center, adalah mesin yang kuat yang digunakan dalam pengolahan logam untuk dengan tepat dan efisien memutar dan memotong komponen logam.Dengan spindle vertikal yang memegang dan memutar benda kerja, telah mendapatkan popularitas di berbagai industri manufaktur. ini unggul dalam produksi komponen besar dan berat seperti gigi, turbin, dan bagian aerospace,terutama yang memiliki rasio aspek yang tinggi.



Selain itu, mesin bubut vertikal CNC dilengkapi dengan fitur otomatisasi canggih, yang memungkinkan intervensi manusia yang minimal.Termasuk memutarDengan menawarkan fleksibilitas, presisi tinggi, dan otomatisasi, mesin bubut vertikal CNC telah menjadi alat yang sangat diperlukan dalam proses manufaktur modern.



Mesin bubut vertikal CNC adalah mesin berkinerja tinggi dengan berbagai kemampuan dan produktivitas tinggi.Perusahaan kami telah mengembangkan mesin alat mutakhir yang seamlessly mengintegrasikan animatronics dan hidrolik, menarik inspirasi dari desain canggih dan teknik manufaktur, dan menggabungkan budaya perusahaan kami yang kaya.Hal ini memungkinkan kami untuk memberikan produk kelas dunia untuk pelanggan domestik dan internasional.



Untuk memastikan presisi tinggi dan daya tahan, kami telah menggunakan casting integral dan struktur termal seimbang untuk meja.Bantalan poros utama menggunakan bantalan roller silinder baris ganda presisi tinggi, dan panduan meja dioptimalkan untuk operasi yang lancar.



Harap dicatat bahwa kami terus berusaha untuk meningkatkan produk kami, dan oleh karena itu, informasi yang diberikan dapat berubah tanpa pemberitahuan sebelumnya.



Parameter mesin

Model CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm) 800 1200 1200 1600 2000 2600
Diameter meja kerja (mm) 700 1000 1000 1400 1800 2200
Maks. tinggi benda kerja (mm) 800 1000 1000 1200 1250 1400
Berat maksimum benda kerja (kg) 1500 1500 3200 3200 8000 8000
Kisaran kecepatan putaran meja kerja (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Seri makan Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah Tanpa langkah
Jangkauan input istirahat alat (mm/menit) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Perjalanan balok silang (mm) 500 1000 650 1200 890 1090
Perjalanan horisontal tempat tool rest (mm) 500 700 700 900 1115 1400
Perjalanan vertikal tempat tool rest (mm) 450 500 650 750 800 800
Ukuran bagian batang pemotong (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Daya mesin utama (kw) 11 15 22 15 30 30

Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 0Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 1Satu Kolom CNC Vertikal Turret Milling Machine CE Standar Tinggi Kekakuan Otomatis 2
