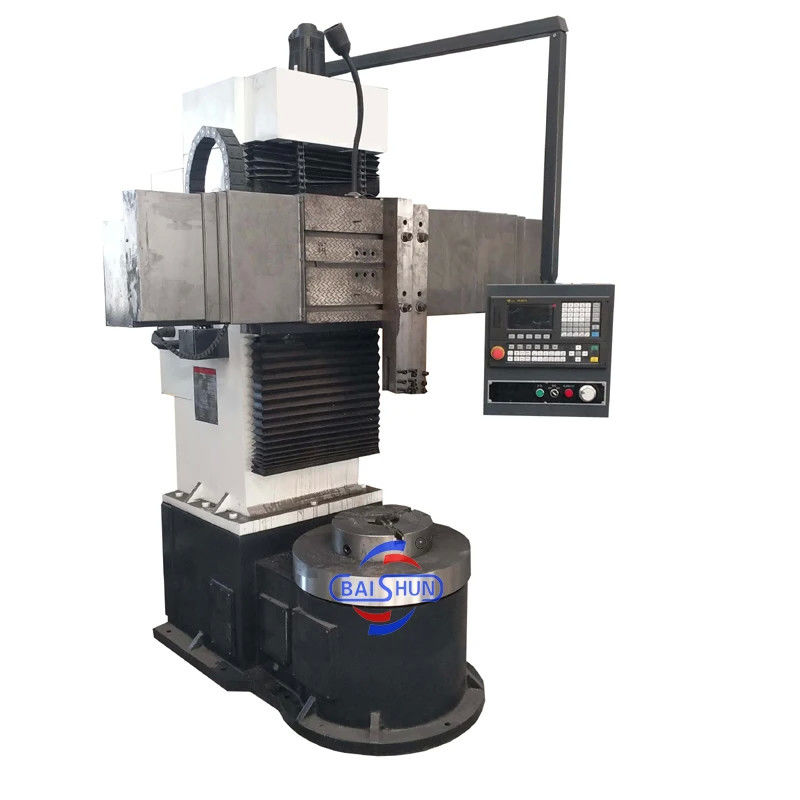

Otomatis vertikal menara mesin bubut CNC Vtl Big Travel Fanuc System

Name: Otomatis vertikal menara mesin bubut CNC Vtl Big Travel Fanuc System
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Price: 96,300.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Henan, Cina

Nama merek: BAISHUN MACHINERY

Sertifikasi: CE，ISO

Nomor model: CK5112

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: negotiable

Kemasan rincian: Ekspor paket standar kayu atau Negosiasi dengan pelanggan

Waktu pengiriman: 30-35 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 20 Set/Set per Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                mesin putar menara vertikal otomatis, Mesin Bubut Menara Vertikal CNC, VTL CNC vertikal turret mesin bubut


Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):	260 rp.m	Lubang Spindel (mm):	105
Jumlah Sumbu:	2	Perjalanan (Sumbu X) (mm):	1000 mm
Bepergian (Sumbu Z) (mm):	700 mm	Dimensi (L * W * H):	236022802800mm
Berat (Kg):	8000	Nama produk:	CNC Cina Vertikal Turret Lathe Mesin Harga
Diameter putaran maks:	1200 mm	Maks. tinggi potongan wok:	1000mm

Max. Maks. Spindle Speed (rpm) Kecepatan Spindel (rpm):	260 rp.m
Lubang Spindel (mm):	105
Jumlah Sumbu:	2
Perjalanan (Sumbu X) (mm):	1000 mm
Bepergian (Sumbu Z) (mm):	700 mm
Dimensi (L * W * H):	236022802800mm
Berat (Kg):	8000
Nama produk:	CNC Cina Vertikal Turret Lathe Mesin Harga
Diameter putaran maks:	1200 mm
Maks. tinggi potongan wok:	1000mm

Otomatis vertikal menara mesin bubut CNC Vtl Big Travel Fanuc System

Deskripsi Produk

Mesin bubut vertikal CNC, juga dikenal sebagai pusat pemutar vertikal, adalah alat mesin yang digunakan untuk memutar dan memotong komponen logam dengan presisi dan efisiensi tinggi.

CNC lathe vertikal memiliki spindle vertikal yang memegang dan memutarBagian kerjaMereka banyak digunakan dalam industri manufaktur untuk memproduksi komponen besar dan berat, seperti gigi, turbin, dan bagian aerospace.Mereka sangat berguna untuk memutar komponen dengan rasio aspek yang tinggi.

1.Layout keseluruhan

Alat mesin terutama oleh meja, meja dasar, kolom, balok, pisau vertikal komposisi kerangka.Pengolahan kasar setelah perawatan penuaan (penuaan buatan dan penuaan getaran). kualitas casting dan dapat diandalkan tanpa retakan, pori-pori, penyusutan dan putih tisu mulut, castings dengan api rebusan,perawatan penuaan dengan organisasi yang stabil untuk memastikan penggunaan mesin selama stabilitas sertifikat kualitas produk untuk memberikan laporan analisis komposisi kimia besi cair, laporan perawatan panas dan kurva waktu suhu perawatan panas.

2. Drive utama

Motor utama penggerak utama, melalui kotak gigi 16 kecepatan untuk konversi kecepatan.Gir dalam kotak dimatikan dan tanah untuk memastikan akurasi transmisi dan efisiensi dan mengurangi kebisingan dan mengurangi getaran.

3- Meja kerja.

Tabel terdiri dari meja, dasar meja, komponen spindle dan mekanisme transmisi, meja dan dasar meja untuk pengolahan pengecoran keseluruhan.Permukaan panduan meja dilapisi dengan pelat panduan paduan aluminium dan minyak tekanan disuntikkan antara rel panduan untuk membentuk rel tekanan dinamisJadi kapasitas meja, rotasi presisi tinggi.

4. Balok

Balok bergerak ke atas dan ke bawah di kolom. Balok terdiri dari mekanisme drive pisau, mekanisme penjepit balok dan perangkat hidrolik.Menginstal satu set pompa minyak pelumasan otomatis pada balok, sesuai dengan kebutuhan untuk melumasi permukaan rel.

5.Rangka pisau vertikal

sumbu Z, sumbu Z oleh servo drive motor, melalui planet pengurang untuk meningkatkan torsi,oleh saklar kopling elektromagnetik kontrol dua sumbu dan mengunci satu sama lain untuk mencapai berbagai pengolahan yang kompleks.

6Sistem hidraulik

Sistem hidraulik meliputi: sistem tekanan dinamis meja, sistem transmisi penggerak utama, penjepit balok dan sistem hidraulik, sistem imbangan hidraulik frame pisau vertikal.Sistem hidrolik sangat penting., pelumasan mesin, stabilitas rel tekanan dinamis, untuk memastikan stabilitas sistem hidrolik dan interchangeability.

Aku tidak tahu.

Parameter mesin

Model	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Max. diameter putar dari tempat duduk alat vertikal (mm)	800	1200	1200	1600	2000	2600
Diameter meja kerja (mm)	700	1000	1000	1400	1800	2200
Maks. tinggi benda kerja (mm)	800	1000	1000	1200	1250	1400
Berat maksimum benda kerja (kg)	1500	1500	3200	3200	8000	8000
Kisaran kecepatan putaran meja kerja (rpm)	30-260	20-180	6.3-200	15-160	3.2-100	2.2-70
Seri makan	Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah	Tanpa langkah
Jangkauan input istirahat alat (mm/menit)	0.25-90	0.25-90	0.8-86	0.25-90	0.8-86	0.8-86
Perjalanan balok silang (mm)	500	1000	650	1200	890	1090
Perjalanan horisontal tempat tool rest (mm)	500	700	700	900	1115	1400
Perjalanan vertikal tempat tool rest (mm)	450	500	650	750	800	800
Ukuran bagian batang pemotong (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Daya mesin utama (kw)	11	15	22	15	30	30
