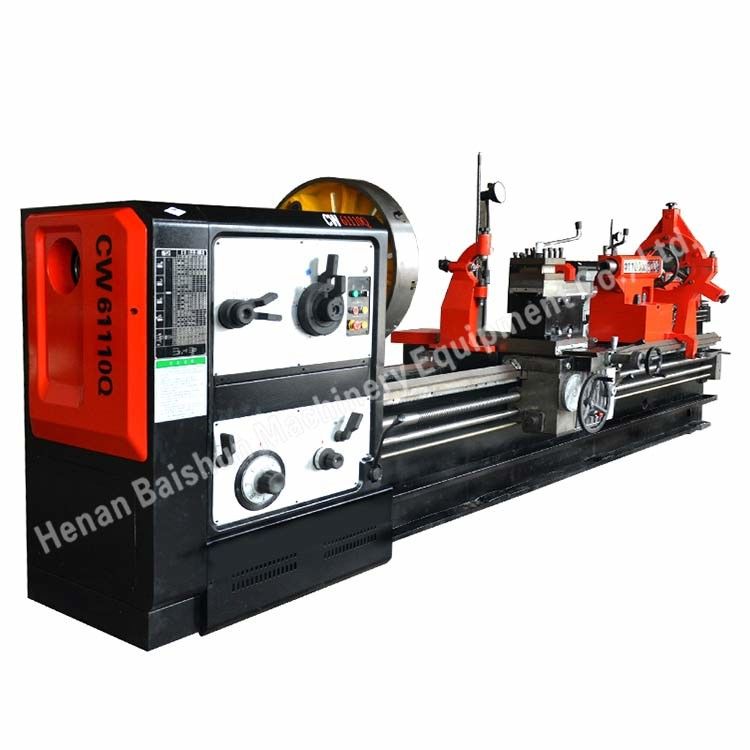

High Precision Universal Horizontal Lathe Machine Metal Lathe 1500mm
Perkenalan mesin putar logam horizontal konvensional:
High Precision Universal Horizontal Lathe Machine Metal Lathe transmisi utama untuk DC motor drive, kecepatan spindle adalah regulasi kecepatan stepless.Jadi dalam pengolahan langkah yang berbeda dan bagian kerja, itu bisa mendapatkan kecepatan pemotongan yang wajar.
China sistem pemasangan mesin bubut murah untuk pemisahan transmisi, penggunaan SCR kecepatan variabel tak terbatas, rentang kecepatan variabel yang luas, di bawah kondisi pengolahan yang berbeda,dapat memilih jumlah pakan yang paling wajar, alat mesin panduan cara setelah pengolahan frekuensi tinggi quenching dan proses grinding, dapat meningkatkan kekerasan permukaan dan presisi alat mesin, juga memiliki umur panjang.
1. Mesin ini dapat digunakan untuk memproses castings, baja dan kecil dan ukuran menengah bagian dari nonferrous.
2. Mereka juga cocok untuk memutar silinder eksternal, lubang dalam dan ujung wajah. Selain itu dapat melakukan alur broaching, pengeboran, bor dan trepanning.
3. Mereka juga dapat memotong metrik, inci, modul, diameter pitch benang dan berbagai benang internal dan eksternal.
4Slide atas tidak hanya dapat bekerja secara independen untuk memotong permukaan kerucut pendek, tetapi juga dapat memberi makan longitudinal untuk memotong permukaan kerucut panjang.
5Bantalan spindle menggunakan produk perusahaan merek terkenal domestik.
6. Headstock mengambil struktur simetris untuk membuat deformasi termal menjadi rata, menghindari pusat spindle menghasilkan offset.
7. Headstock mengadopsi mandi minyak sirkulasi pelumasan untuk mengurangi deformasi termal.
8. ujung frond spindle mengadopsi tiga struktur pendukung dua arah sudut bersentuhan dengan bantalan bola untuk meningkatkan akurasi dan meningkatkan kekakuan
9Gear di kepala dan cara panduan diproses dengan penekan untuk memastikan transmisi yang akurat dan kekakuan tinggi.
Spesifikasi Mesin
Item teknis
Model |
CW6163
/
CW6263 |
CW6180Q
/
CW6280Q |
CW6180B
/
CW6280B |
CW61110Q /
CW62110Q |
CW61125Q
/
CW62125Q |
CW61125B |
CW61160B |
CW61160 |
CW61200 |
CW61250 |
|
| Diameter ayunan di atas tempat tidur |
630mm |
800 mm |
800 mm |
1100mm |
1250 mm |
1250 mm |
1600 mm |
1600 mm |
2000 mm |
2500mm |
|
| Diameter ayunan di atas gerbong/slide silang |
350 mm |
480mm |
480mm |
800 mm |
920mm |
860mm |
1200 mm |
1200 mm |
1600 mm |
2100 mm |
|
| Diameter ayunan di atas celah/segel |
CW6163-
Tidak ada celah |
CW6180Q-
Tidak ada celah |
CW6180B-
Tidak ada celah |
CW61110Q--
Tidak ada celah |
CW61125Q--Tidak ada celah |
Tidak ada celah |
CW6263-
800 mm |
CW6280Q-
1000 mm |
CW6280B-
1000 mm |
CW62110Q--
1300mm |
CW62125Q-1500mm |
| Max. Panjang benda kerja |
1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm |
| Berat benda kerja |
2 ton |
2 ton |
2.5 ton |
2.5 ton |
2.5 ton |
6 ton |
6 ton |
16 ton |
16 ton |
16 ton |
|
| Diameter lubang spindle |
105mm |
105mm |
105mm |
105mm |
105mm |
130 mm |
130 mm |
130 mm |
130 mm |
130 mm |
|
| Lebar rel panduan |
550 mm |
550 mm |
600 mm |
600 mm |
600 mm |
755mm |
755mm |
1100mm |
1100mm |
1100mm |
|
| Daya mesin utama |
11 kw |
11 kw |
11 kw |
11 kw |
11 kw |
22 kw |
22 kw |
22 kw |
22 kw |
22 kw |
|
CW6163 / CW6263 mesin putar logam horizontal:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 630mm
Max.swing diameter di atas celah: 800mm
Max.swing diameter di atas kereta: 350mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muatan maksimum:2 ton(lebar tempat tidur: 550mm)
CW6180Q / CW6280Q mesin putar logam horizontal:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 800mm
Max.swing diameter di atas celah: 1000mm
Max.swing diameter di atas kereta: 480mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muatan maksimum:2 ton(lebar tempat tidur: 550mm)
CW6180B / CW6280B mesin putar logam horizontal:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 800mm
Max.swing diameter di atas celah: 1000mm
Max.swing diameter di atas kereta: 480mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muatan maksimum:2.5ton(lebar tempat tidur: 600mm)
CW61125Q / CW62125Q mesin putar logam horizontal:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 1250mm
Max.swing diameter di atas celah: 1450mm
Max.swing diameter di atas kargo: 920mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muatan maksimum:2.5ton (lebar tempat tidur: 600mm)
Dicatat:jika lebar tempat tidur adalah 755mm, kapasitas muat maksimum adalah 6 ton;
CW61160B mesin putar logam horizontal:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 1600mm
Max.swing diameter di atas kereta: 1200mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muatan maksimum:6ton (lebar tempat tidur: 755mm)
Dicatat:jika lebar tempat tidur adalah 1100mm, kapasitas muat maksimum adalah 16 ton;
CW61200 mesin putar logam horizontal:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 2000mm
Max.swing diameter di atas kereta: 1600mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muatan maksimum: 16 ton (lebar tempat tidur: 1100mm)
C61200 mesin putar logam horizontal tugas berat:
Data teknis utama:
Max.swing diameter di atas tempat tidur: 2000mm
Max.swing diameter di atas kereta: 1600mm
Max. panjang workpiece pengolahan: sesuai permintaan Anda
Kapasitas muat maksimal: 32 ton (lebar tempat tidur: 1600 mm)
