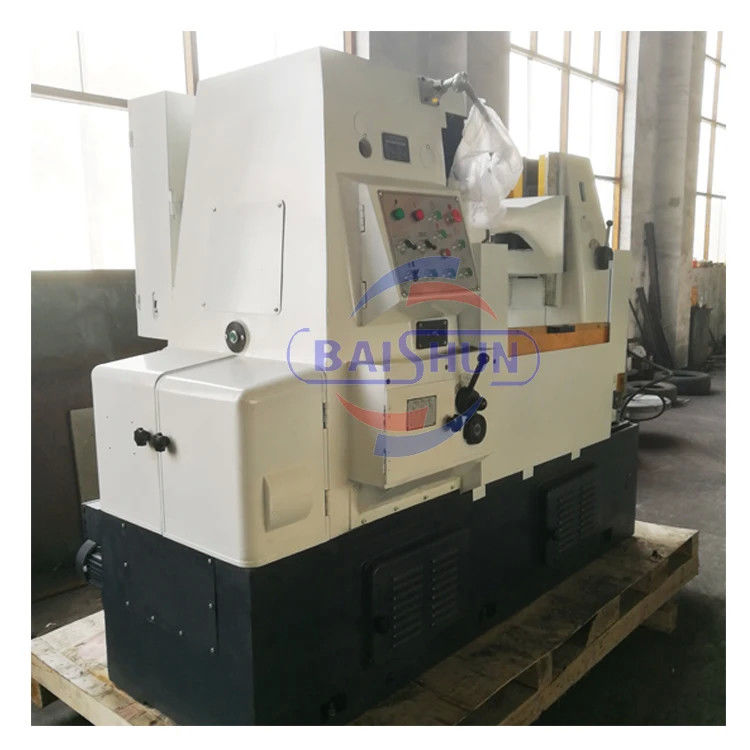

Y3150E Mesin Pengolahan Gear Silinder
Mesin penggerak roda gigi pengantar mesin dasar:
Mesin penggiling gigi seri Y3150 diperbaiki oleh kolom vertikal dan mengadopsi tata letak tradisional meja kerja yang bergerak secara horizontal, cocok untuk pengolahan gigi silinder,Roda cacing dan poros spline pendek dalam jumlah besar, dalam kemasan, atau dalam satu benda kerja.
Tingkat yang ditingkatkan untuk kolom vertikal dan peningkatan pukulan:Kolom vertikal dibuat lebih tinggi (180/130mm ditingkatkan stroke aksial dalam geser kepala daripada Y3180/Y3150 dari jenis yang sama) untuk memungkinkan pemrosesan lebar gigi yang lebih besar.
Kehidupan alat pemotong diperpanjang dengan lompatan alat listrik. stroke terpanjang mencapai 180mm, lompatan alat listrik seperti ini memakan waktu lebih lama hob dan sangat meningkatkan kehidupan hob.
1Mesin pengikat gigi model Y3150E dapat digunakan untuk memotong roda gigi dan roda heliks, roda cacing, sprocket dan poros spindle pendek dalam pekerjaan, produksi kecil atau batch.
2Hal ini ditandai dengan kekakuan yang baik, akurasi kerja yang tinggi, operasi yang mudah dan prosedur pengaturan yang sederhana, baik metode konvensional atau mendaki dapat digunakan dalam mesin.
3Selain itu, mesin ini dilengkapi dengan perangkat shout-down otomatis dan mekanisme pengaman keselamatan, dan sistem pelumasan otomatis.
4Komponen hidraulik impor dapat digunakan untuk mesin sesuai dengan kebutuhan pelanggan.tangential kepala hob juga tersedia untuk pesanan khusus untuk memotong roda cacing di bawah mode makan tangential.
Spesifikasi mesin penggerak gigi:
| Model |
Y3150E |
Y3180H |
| Diameter maksimum benda kerja ((dengan kolom belakang/tanpa kolom belakang) |
350 mm/500 mm |
550 mm/800 mm |
| Modul pengendapan maksimum |
8 mm |
10 mm |
| Lebar Pengolahan Maksimal |
250 mm |
300 mm |
| Min peralatan pengolahan |
Z/K=6 |
Z/K=8 |
| Perjalanan vertikal maksimum tiang alat |
300 mm |
350 mm |
| Max swiver malaikat dari pos alat |
± 240° |
± 240° |
| Jarak antara sumbu pemotong dan meja kerja |
235-535mm |
235-585 mm |
| Spindle taper |
Morse 5 |
Morse 5 |
| Diameter hub |
160 mm |
180 mm |
| Gerakan aksial maksimum pemotong |
- Aku tidak tahu. |
50 mm |
| Diameter hub ab |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| Jarak antara pusat sumbu hob dan meja kerja |
30-330mm |
50-550 mm |
| Aperture meja kerja |
80 mm |
80 mm |
| Pengeboran kerucut dari mandrel benda kerja |
Morse 5 |
Morse 5 |
| Diameter meja kerja |
520mm |
650 mm |
| Kecepatan dan rentang putaran spindel |
9Level 40-250R/Min |
8Level 40-200R/Min |
| Kecepatan perjalanan cepat dari slide tiang alat |
≤540MM/Min |
≤540MM/Min |
| Kecepatan bergerak cepat meja kerja |
≤ 500MM/Mn |
≤ 500MM/Mn |
| Jarak antara meja kerja |
400-600 mm |
400-600 mm |
| Kecepatan dan tingkat asupan aksial |
12 Tingkat 0,4-4MM/R |
12 Tingkat 0,4-4MM/R |
| daya motor utama dan kecepatan sinkronisasi |
N=4Kw 1500R/Min |
N=5,5Kw 1500R/Min |
| Berat mesin |
4500kg |
5500kg |
| Dimensi keseluruhan |
2440*1370*1800MM |
2752*1490*1870MM |
Jenis pengemasan mesin pengikat gigi:
Garansi dan layanan kami tentang mesin penggerak gigi:
Pembatasan waktu untuk masa garansi dan tanggapan untuk periode 12 bulan dari tanggal B/L,setiap cacat atau masalah yang tidak disebabkan oleh kesalahan operasi akan diperbaiki atau diganti secara gratis oleh pemasok.
1Setiap pertanyaan akan dijawab dalam waktu 12 jam.
2. Produsen profesional, Selamat datang untuk mengunjungi pabrik kami kapan saja
3. Layanan OEM disambut, dan kami dapat membantu Anda untuk mencetak logo Anda, informasi perusahaan dll pada produk dan paket kami.
4. Kualitas tinggi, desain fashion, harga yang wajar & kompetitif dan waktu pengiriman cepat
5. Layanan purna jual
6Pengiriman lebih cepat.
7. Perlindungan area penjualan Anda, ide desain dan semua informasi pribadi Anda
Anda dapat membayar pesanan melalui: T / T, Western Union, L / C pada saat dilihat.
