Vertikal Metal Shaper Key Way B5032 B5020 Mesin Slotting Metal

Rincian Produk

Tempat asal: Cina

Nama merek: BAISHUN

Sertifikasi: ISO

Nomor model: B5032

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: negotiable

Kemasan rincian: Paket kotak kayu standar ekspor

Waktu pengiriman: 20 hari kerja

Syarat-syarat pembayaran: T/T, L/C, Western Union

Menyediakan kemampuan: 150 Set/Set per Bulan

Dapatkan Harga Terbaik
Menyoroti:

pembentuk logam vertikal

,

cara kunci metal shaper

,

B5020 Mesin slotting logam

Nama produk:
B5032 Mesin slotting logam
Model:
B5032
Max. pukulan ram:
340mm
Panjang slot maksimum ram:
320mm
fungsi:
Slot Logam
Kebisingan:
3KW
Diameter Meja:
630mm
Warna:
Hijau
Berat badan:
3000KG
Paket:
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Nama produk:
B5032 Mesin slotting logam
Model:
B5032
Max. pukulan ram:
340mm
Panjang slot maksimum ram:
320mm
fungsi:
Slot Logam
Kebisingan:
3KW
Diameter Meja:
630mm
Warna:
Hijau
Berat badan:
3000KG
Paket:
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Vertikal Metal Shaper Key Way B5032 B5020 Mesin Slotting Metal

Mesin pengolah logam vertikal B5032 B5020



Mesin ini digunakan untuk mengolah pesawat, permukaan model, kursi kunci dll, paling cocok untuk produksi satu bagian atau batch kecil

Transmisi utama adalah untuk mengubah gerak putar gigi engkol ke gerakan bergantian dari ram.

Meja kerja dapat bergerak vertikal, horisontal dan berputar, maual atau otomatis.

Mesin ini dirancang dengan baik sebagai standar,universalisasi,serialisasi,automasi. Penampilan yang baik dan perawatan yang nyaman.

Mesin slot logam adalah alat khusus yang digunakan untuk membuat alur atau slot di benda kerja. Selama proses, benda kerja dipindahkan secara longitudinal, lateral,atau diputar di meja kerja sementara alat memasukkan berputar ke atas dan ke bawah untuk memotong slot yang diinginkanJenis alat mesin ini menggunakan mekanisme gerakan linier yang menggunakan gerakan vertikal alat slotting untuk menciptakan jalan kunci dan lubang.



Keuntungan dari mesin slotting logam vertikal

1Meja kerja mesin alat dilengkapi dengan tiga arah yang berbeda dari feed (longitudinal, horizontal dan putar), oleh karena itu benda kerja melalui sekali clamping,Beberapa permukaan dalam mesin alat mesin.

2Mekanisme transmisi hidraulik dengan gerakan bantal geser dan perangkat hidraulik untuk meja kerja.

3Bantal geser memiliki kecepatan yang sama di setiap pukulan, dan kecepatan gerakan ram dan meja kerja dapat disesuaikan terus menerus.

4. tabel kontrol hidrolik memiliki ram komutasi minyak untuk mekanisme oil reversing, Selain hidraulik dan manual feed outer, bahkan ada drive motor tunggal vertikal,Gerak cepat horizontal dan putar.

5. Gunakan hidraulik feed mesin slotting, adalah ketika pekerjaan selesai membalikkan kembali feed instan, Oleh karena itu lebih baik daripada mesin slotting mekanik digunakan drum feed roda.



Deskripsi mesin:



Spesifikasi Satuan B5020 B5032 B5040
Max. pukulan RAM mm 220 340 400
Panjang slot maksimum Ram mm 200 320 500
Frekuensi gerak Ram kali/menit 32.50.80.125 20.32.50.80 7500
Sudut miring Ram ° 0-8 0-8 20.32.50.80
Jarak penyesuaian vertikal Ram mm 230 315 315
Permukaan bantalan kepala pemotong ke jarak antara tempat tidur lengan bawah mm 485 600 0-8
Diameter Meja mm 500 630 25x40
Jarak antara ujung bawah bingkai geser ke meja kerja mm 320 490 630
Max. jarak bergerak longitudinal dari meja kerja mm 500 630 600
Max. jarak bergerak melintang dari meja kerja mm 500 560 690
Sudut rotasi maksimum meja ° 360 360 620
Jangkauan pasokan daya meja vertikal dan horizontal mm 0.08-1.21 0.08-1.21 560
Jangkauan pemasangan meja putar mm 0.052-0.783 0.052-0.783 0.08-1.21
Kekuatan motor kw 3 4 4
Kecepatan motor r/menit 1430 960 960
Berat mesin kg 2200 3000 3700
Dimensi garis besar mm 1916*1305*1995 2261*1495*2245

2290*1525*2485

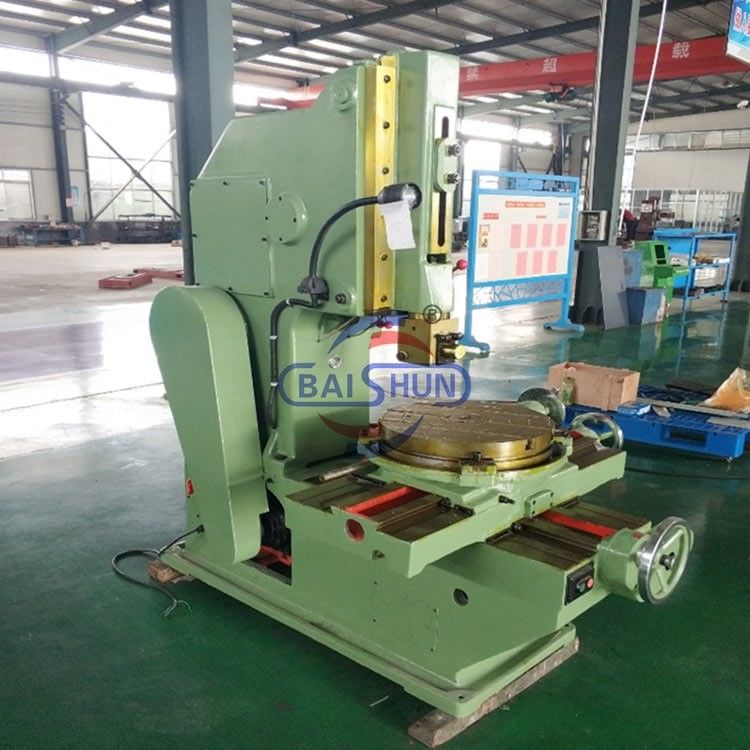

Gambar mesin

Vertikal Metal Shaper Key Way B5032 B5020 Mesin Slotting Metal 0
