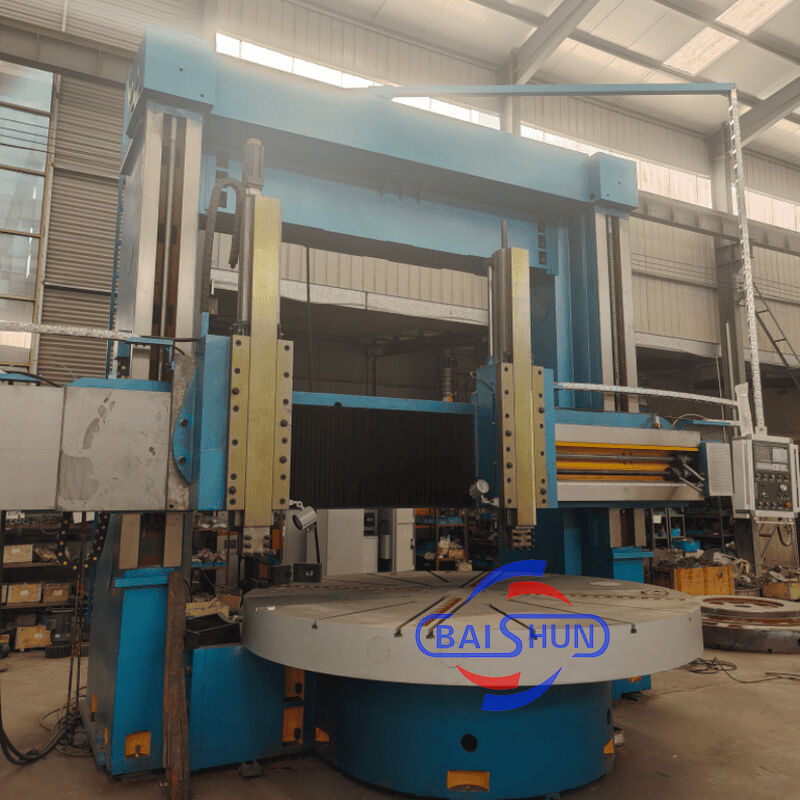

Double Column Vertical Cnc Lathe CK5240 Mesin Cnc Carousel Lathe berkualitas tinggi

Mesin bubut vertikal kolom ganda adalah peralatan canggih yang menggabungkan komponen mekanik, listrik, dan hidrolik. Mesin ini menggabungkan prinsip desain modern dan teknik manufaktur, memanfaatkan optimasi CAD dan komponen canggih dari sumber domestik dan internasional. Mesin ini menawarkan struktur yang kuat, menawarkan kekuatan luar biasa, kekakuan statis dan dinamis yang tinggi, kemampuan pemesinan yang presisi, kapasitas beban berat, efisiensi, daya tahan, dan pengoperasian yang andal. Semua spesifikasi teknis utama dari bagian mesin sesuai dengan standar nasional.

Meja Kerja

Meja kerja memiliki dasar meja kerja, meja kerja, bagian spindel, dan perangkat transmisi. Meja kerja dan dasar meja kerja adalah struktur besi cor utuh, mengadopsi pengecoran besi kekuatan tinggi tegangan rendah, yang memiliki kekakuan, kekuatan, dan stabilitas panas yang cukup. Bantalan spindel meja kerja mengadopsi bantalan rol silinder pendek baris ganda presisi tinggi. Itu bisa memastikan rotasi presisi tinggi meja kerja dan umur panjang.

Transmisi utama

Sistem transmisi utama mesin adalah transmisi poros vertikal. Ia mengadopsi motor servo AC spindel untuk menggerakkan; kotak roda gigi mencapai transformasi dua roda gigi mekanis dengan mendorong silinder perpindahan roda gigi, sehingga meja kerja dapat melakukan pengaturan kecepatan tanpa langkah dalam 0,63-63r/menit.

Rangka gantry

Ini terdiri dari kolom vertikal kiri dan kanan dan balok penghubung. Gantry dan dasar meja kerja membentuk struktur penyegelan. Di bagian atas gantry, ada kotak pengangkat kiri dan kanan, digerakkan oleh motor AC peregangan biaxial. Melalui pasangan roda gigi, pasangan cacing dan roda gigi, dan sekrup timah ganda membuat balok melakukan gerakan pengangkatan di sepanjang rel pemandu kolom kiri dan kanan.

Balok

Balok mengadopsi pengecoran besi kekuatan tinggi dan tegangan rendah dengan kekakuan dan kekuatan yang cukup, sehingga memastikan akurasi mesin memiliki retentivitas dan stabilitas jangka panjang. Balok berada di depan kolom vertikal, dan melakukan gerakan vertikal di sepanjang rel pemandu kolom vertikal. Di bagian belakang balok, ada 4 titik penjepit hidrolik. Di kedua sisi balok, ada kotak pengumpanan untuk dudukan alat.
