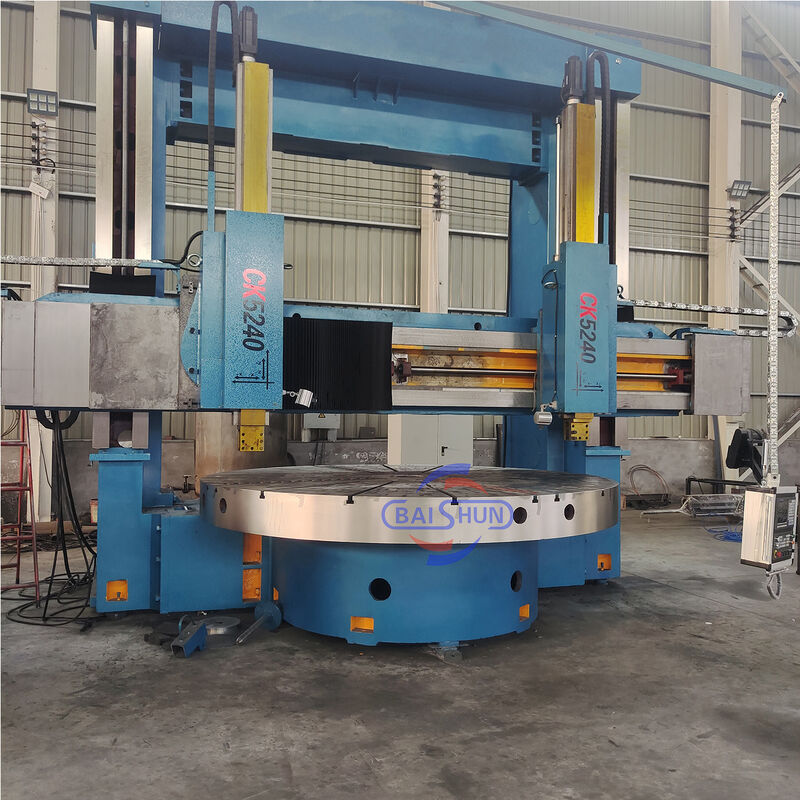

Vtl Cina CNC Metal Machining Rotary Lathe Diameter Besar Vertikal Pusing Lathe

Mesin bubut vertikal kolom ganda adalah peralatan mutakhir yang menggabungkan komponen mekanik, listrik, dan hidrolik. Ini menggabungkan prinsip desain modern dan teknik manufaktur, memanfaatkan optimalisasi CAD dan komponen canggih dari sumber domestik dan internasional. Alat berat ini memiliki struktur yang kokoh, menawarkan kekuatan luar biasa, kekakuan statis dan dinamis yang tinggi, kemampuan pemesinan yang presisi, kapasitas beban berat, efisiensi, daya tahan, dan pengoperasian yang andal. Semua spesifikasi teknis utama suku cadang mesin mematuhi standar nasional.

Meja kerja

Meja kerja memiliki alas meja kerja, meja kerja, bagian spindel, dan perangkat transmisi. Basis meja kerja dan meja kerja adalah struktur besi cor utuh, mengadopsi pengecoran besi bertekanan rendah berkekuatan tinggi, yang memiliki kekakuan, kekuatan, dan stabilitas panas yang cukup. Bantalan spindel meja kerja mengadopsi bantalan rol silinder pendek baris ganda presisi tinggi. Ini bisa memastikan rotasi presisi tinggi meja kerja dan masa pakai yang lama.

Transmisi utama

Sistem transmisi utama mesin adalah transmisi poros vertikal. Ini mengadopsi motor servo AC spindel untuk dikendarai; gearbox mencapai transformasi dua gigi mekanis dengan silinder pemindah yang mendorong gigi ganti, sehingga meja kerja dapat melakukan pengaturan kecepatan stepless dalam 0,63-63r/mnt.

Bingkai gantri

Terdiri dari kolom vertikal kiri dan kanan serta balok penghubung. Gantry dan dasar meja kerja membentuk struktur penyegelan. Pada bagian atas gantry terdapat kotak pengangkat kiri dan kanan yang digerakkan oleh motor AC tegangan biaksial. Melalui pasangan roda gigi, pasangan cacing dan roda gigi serta leadscrew ganda membuat balok melakukan gerakan pengangkatan sepanjang rel pemandu kolom kiri dan kanan.

Balok

Beam mengadopsi pengecoran besi berkekuatan tinggi dan bertekanan rendah dengan kekakuan dan kekuatan yang cukup, untuk memastikan keakuratan alat berat agar memiliki retentivitas dan stabilitas jangka panjang. Balok berada di depan kolom vertikal, dan melakukan pergerakan vertikal sepanjang jalur pemandu kolom vertikal. Di bagian belakang balok terdapat 4 titik penjepit hidrolik. Di kedua sisi balok, terdapat kotak pengumpan untuk sandaran alat.
