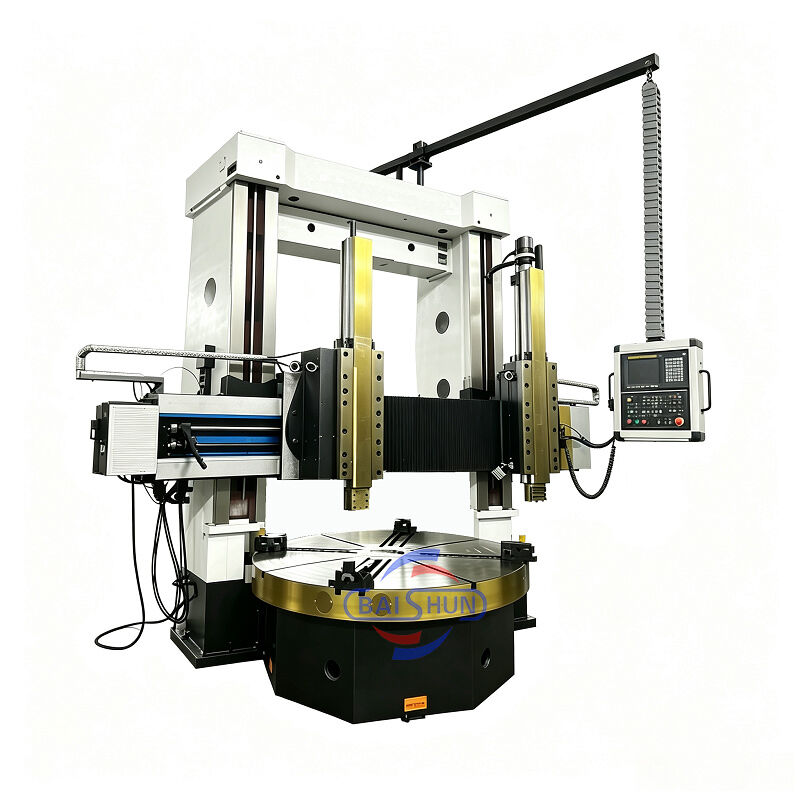

Alat pemotong Ram persegi yang kuat Post CNC Vertikal Lathe Untuk Membuat Silinder

Lathe vertikal kolom ganda adalah peralatan canggih yang menggabungkan komponen mekanik, elektrik, dan hidrolik. Mesin ini mengadopsi prinsip desain modern dan teknik manufaktur, memanfaatkan optimasi CAD dan komponen mutakhir dari sumber domestik maupun internasional. Mesin ini memiliki struktur yang kokoh, menawarkan kekuatan luar biasa, kekakuan statis dan dinamis yang tinggi, kemampuan pemesinan yang presisi, kapasitas beban berat, efisiensi, daya tahan, dan operasi yang andal. Semua spesifikasi teknis utama dari komponen mesin mematuhi standar nasional.

Meja Kerja

Meja kerja terdiri dari alas meja kerja, meja kerja, komponen spindel, dan perangkat transmisi. Meja kerja dan alas meja kerja merupakan struktur besi cor utuh, mengadopsi pengecoran besi berkekuatan tinggi dan tegangan rendah, yang memiliki kekakuan, kekuatan, dan stabilitas termal yang cukup. Bantalan spindel meja kerja mengadopsi bantalan rol silinder pendek baris ganda presisi tinggi. Ini dapat memastikan putaran meja kerja presisi tinggi dan masa pakai yang lama.

Transmisi Utama

Sistem transmisi utama mesin adalah transmisi poros vertikal. Mengadopsi motor servo AC spindel untuk menggerakkan; gearbox mencapai transformasi dua gigi mekanis dengan mendorong silinder geser untuk menggerakkan roda gigi perubahan, sehingga meja kerja dapat melakukan regulasi kecepatan tanpa langkah dalam rentang 0,63-63r/menit.

Rangka Gantry

Terdiri dari kolom vertikal kiri dan kanan serta balok penghubung. Gantry dan alas meja kerja membentuk struktur tertutup. Di bagian atas gantry, terdapat kotak pengangkat kiri dan kanan, yang digerakkan oleh motor AC peregangan biaxial. Melalui pasangan roda gigi, roda gigi cacing dan roda gigi, serta sekrup ganda, balok melakukan gerakan pengangkatan di sepanjang rel pemandu kolom kiri dan kanan.

Balok

Balok mengadopsi pengecoran besi berkekuatan tinggi dan tegangan rendah dengan kekakuan dan kekuatan yang cukup, untuk memastikan akurasi mesin memiliki retensi dan stabilitas jangka panjang. Balok berada di depan kolom vertikal, dan melakukan gerakan vertikal di sepanjang jalur pemandu kolom vertikal. Di bagian belakang balok, terdapat 4 titik penjepit hidrolik. Di kedua sisi balok, terdapat kotak pengumpan untuk dudukan pahat.
