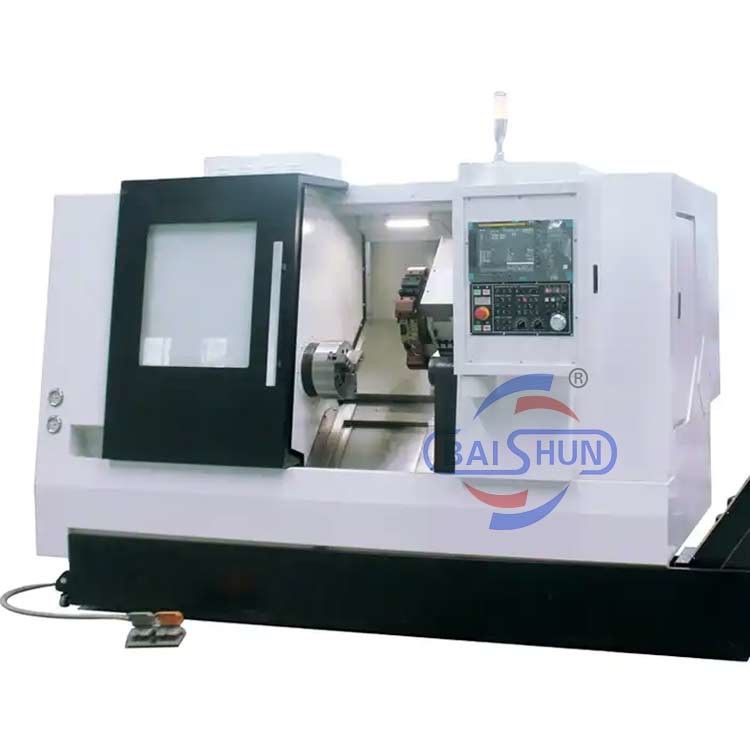

TCK560 Metal Slant Bed CNC Lathe Machine Otomatis Presisi Tinggi

Name: TCK560 Metal Slant Bed CNC Lathe Machine Otomatis Presisi Tinggi
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: BAISHUN

Sertifikasi: ISO

Nomor model: TCK550

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: negotiable

Kemasan rincian: Paket kotak kayu standar ekspor

Waktu pengiriman: 30-35 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 50 SET per Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Metal Slant Bed CNC mesin bubut, TCK560, CNC mesin bubut otomatis


Max. Maks. Spindle speed Kecepatan poros:	Mesin Bubut CNC Tempat Tidur Miring	Max. Maks. rotating diameter over bed diameter berputar di atas tempat tidur:	540mm
Max. Maks. turning diameter over slide memutar diameter di atas slide:	270mm	Max. Maks. processing length panjang pemrosesan:	700mm
Akurasi Posisi:	±0,016mm	X Perjalanan:	220mm
Z perjalanan:	750mm	Industri yang berlaku:	pengerjaan logam
Tailstock:	Manual	Kekuatan:	7.5KW
Berat Mesin:	3800mm	Paket:	鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆

Max. Maks. Spindle speed Kecepatan poros:	Mesin Bubut CNC Tempat Tidur Miring
Max. Maks. rotating diameter over bed diameter berputar di atas tempat tidur:	540mm
Max. Maks. turning diameter over slide memutar diameter di atas slide:	270mm
Max. Maks. processing length panjang pemrosesan:	700mm
Akurasi Posisi:	±0,016mm
X Perjalanan:	220mm
Z perjalanan:	750mm
Industri yang berlaku:	pengerjaan logam
Tailstock:	Manual
Kekuatan:	7.5KW
Berat Mesin:	3800mm
Paket:	鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆

TCK560 Metal Slant Bed CNC Lathe Machine Otomatis Presisi Tinggi

TCK550 CNC Mesin bubut Otomatis Tinggi Precision Metal Slant Bed Mesin bubut CNC

TCK550 series CNC horizontal lathe is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many yearsDiameter pengolahan maksimum dari mesin alat adalah φ380mm, dan panjang pengolahan maksimum adalah 315mm.Struktur mainframe yang baru dirancang dan proses perakitan yang dapat diandalkan membuat mesin alat seri TCK sepenuhnya ditingkatkanDengan kinerja produk yang stabil dan dapat diandalkan dan desain ergonomis inovatif, seri TCK Ini pasti akan menjadi pemimpin di industri.putar benang, busur, kerucut, dan permukaan dalam dan luar dari tubuh berputar. dalam desain, kekakuan poros utama, tempat tidur, ekor dan komponen lainnya cukup cocok,yang sangat meningkatkan kekakuan seluruh mesin dan memastikan stabilitas selama pemotongan beratOleh karena itu, akurasi pemesinan lingkaran luar alat mesin ini dapat mencapai tingkat IT6 ~ IT7.dan pemesinan presisi tinggi dari bagian tubuh berputar di industri seperti mobil, motor, bantalan, dan hidrolik.

Parameter Produk

DATA TEKNIS utama		Satuan	TCK550	TCK40-750	TCK40-1000
Lingkup pekerjaan	Diameter berputar maksimum di tempat tidur	mm	¥540	¥540	¥540
	Diameter putar maksimum pada slide	mm	¥270	¥270	¥270
	Diameter pengolahan maksimum	mm	¥400	¥400	¥400
	Panjang pengolahan maksimum	mm	700	700	900
Spindel	Kecepatan spindle maksimum	r/menit	4000	4000	4000
	Penarikan spindle	mm	0.008/300	0.008/300	0.008/300
	Spindle melalui diameter lubang	mm	₹ 65	₹ 65	₹ 65
	Kapasitas bar	mm	¥48	¥48	¥48
	Penggerak hidraulik	inci	8	8	8
	Daya motor spindle	kw	7.5	7.5	7.5
stroke	Perjalanan sumbu X	mm	220	220	220
stroke	Perjalanan sumbu Z	mm	750	750	1000
Pakan	sumbu X bergerak cepat	m/menit	20	20	20
	sumbu Z bergerak cepat	m/menit	20	20	20
	Pemotongan pakan	mm/menit	1-6000	1-6000	1-6000
Buah ekor	Jalur batang ekor	mm	550/manual	550/manual	800/manual
Buah ekor	Siklus lengan ekor	mm	120/ hidrolik/ manual
Panduan	Sudut miring rel tempat tidur	Deg.	30	30	30
Panduan	Jenis		Liner guideway	Liner guideway	Liner guideway
Keakuratan	Keakuratan posisi	mm	0.016	0.016	0.016
Keakuratan	Kemungkinan diulang	mm	0.008	0.008	0.008
lainnya	Berat mesin	kg	3800	3800	4200
lainnya	Dimensi	mm	2920x1680x2070	2920x1680x2070	3200x1680x2070

Gambar mesin:

Sistem CNC

TCK560 Metal Slant Bed CNC Lathe Machine Otomatis Presisi Tinggi 2

Konfigurasi utama

TCK560 Metal Slant Bed CNC Lathe Machine Otomatis Presisi Tinggi 3

Proses perakitan dan kontrol kualitas

TCK560 Metal Slant Bed CNC Lathe Machine Otomatis Presisi Tinggi 4
