Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin

Name: Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TCK550
Price: 96,300.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Cina

Nama merek: BAISHUN

Sertifikasi: ISO

Nomor model: TCK550

Dokumen: Brosur Produk PDF

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 SET

Harga: negotiable

Kemasan rincian: Paket kotak kayu standar ekspor

Waktu pengiriman: 30-35 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 50 SET per Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Roda Slant Tempat Tidur Mesin CNC Lathe, TCK550, Slant Bed CNC Lathe Machine TCK550


Max. Maks. Spindle speed Kecepatan poros:	Alloy Wheel Slant Bed Mesin CNC Lathe	Max. Maks. rotating diameter over bed diameter berputar di atas tempat tidur:	540mm
Max. Maks. turning diameter over slide memutar diameter di atas slide:	270mm	Max. Maks. processing length panjang pemrosesan:	700mm
Akurasi Posisi:	±0,016mm	X Perjalanan:	220mm
Z perjalanan:	750mm	Industri yang berlaku:	Pabrik Pengerjaan Logam
Tailstock:	Secara manual	Kekuatan:	7.5KW
Berat Mesin:	3800mm	Paket:	Disesuaikan

Max. Maks. Spindle speed Kecepatan poros:	Alloy Wheel Slant Bed Mesin CNC Lathe
Max. Maks. rotating diameter over bed diameter berputar di atas tempat tidur:	540mm
Max. Maks. turning diameter over slide memutar diameter di atas slide:	270mm
Max. Maks. processing length panjang pemrosesan:	700mm
Akurasi Posisi:	±0,016mm
X Perjalanan:	220mm
Z perjalanan:	750mm
Industri yang berlaku:	Pabrik Pengerjaan Logam
Tailstock:	Secara manual
Kekuatan:	7.5KW
Berat Mesin:	3800mm
Paket:	Disesuaikan

Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin

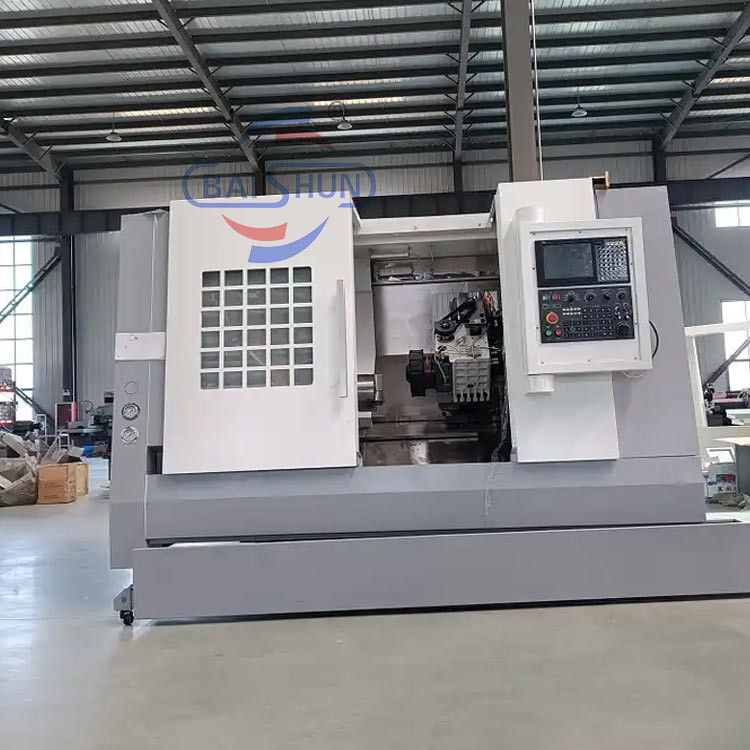

High Precision Metal Cutting Automatic Alloy Wheel Slant Bed CNC Lathe Machine

TCK series CNC horizontal slant bed lathe machine is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many years.Alat mesin ini memiliki diameter maksimum φ360mm dan panjang maksimum 500mm untuk mesin.Kami telah meningkatkan mesin seri TCK50 dengan struktur mainframe yang baru dirancang dan proses perakitan yang andalDengan kinerja yang stabil dan desain ergonomis inovatif, seri TCK50 tidak diragukan lagi akan menjadi pemimpin industri.dan permukaan dalam dan luar benda berputarKami telah dengan hati-hati mencocokkan kekakuan spindle utama, tempat tidur, dan batang ekor untuk sangat meningkatkan stabilitas keseluruhan selama pemotongan berat.Keakuratan pemesinan permukaan melingkar luar dapat mencapai tingkat IT6 hingga IT7Alat mesin serbaguna ini sangat cocok untuk mesin yang efisien, skala besar, dan presisi tinggi dari bagian berputar di industri seperti otomotif, listrik, bantalan, dan hidrolik.

Parameter Produk

DATA TEKNIS utama		Satuan	TCK550	TCK40-750	TCK40-1000
Lingkup pekerjaan	Diameter berputar maksimum di tempat tidur	mm	¥540	¥540	¥540
	Diameter putar maksimum pada slide	mm	¥270	¥270	¥270
	Diameter pengolahan maksimum	mm	¥400	¥400	¥400
	Panjang pengolahan maksimum	mm	700	700	900
Spindel	Kecepatan spindle maksimum	r/menit	4000	4000	4000
	Penarikan spindle	mm	0.008/300	0.008/300	0.008/300
	Spindle melalui diameter lubang	mm	₹ 65	₹ 65	₹ 65
	Kapasitas bar	mm	¥48	¥48	¥48
	Penggerak hidraulik	inci	8	8	8
	Daya motor spindle	kw	7.5	7.5	7.5
stroke	Perjalanan sumbu X	mm	220	220	220
stroke	Perjalanan sumbu Z	mm	750	750	1000
Pakan	sumbu X bergerak cepat	m/menit	20	20	20
	sumbu Z bergerak cepat	m/menit	20	20	20
	Pemotongan pakan	mm/menit	1-6000	1-6000	1-6000
Buah ekor	Jalur batang ekor	mm	550/manual	550/manual	800/manual
Buah ekor	Siklus lengan ekor	mm	120/ hidrolik/ manual
Panduan	Sudut miring rel tempat tidur	Deg.	30	30	30
Panduan	Jenis		Liner guideway	Liner guideway	Liner guideway
Keakuratan	Keakuratan posisi	mm	0.016	0.016	0.016
Keakuratan	Kemungkinan diulang	mm	0.008	0.008	0.008
lainnya	Berat mesin	kg	3800	3800	4200
lainnya	Dimensi	mm	2920x1680x2070	2920x1680x2070	3200x1680x2070

Gambar mesin:

Sistem CNC

Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin 3

Konfigurasi utama

Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin 4

Proses perakitan dan kontrol kualitas

Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin Mesin 5
