Alat mesin ini memiliki diameter maksimum φ360mm dan panjang maksimum 500mm untuk mesin.Kami telah meningkatkan mesin seri TCK50 dengan struktur mainframe yang baru dirancang dan proses perakitan yang andalDengan kinerja yang stabil dan desain ergonomis yang inovatif, seri TCK tidak diragukan lagi akan menjadi pemimpin industri.dan permukaan dalam dan luar benda berputarKami telah dengan hati-hati mencocokkan kekakuan spindle utama, tempat tidur, dan batang ekor untuk sangat meningkatkan stabilitas keseluruhan selama pemotongan berat.Keakuratan pemesinan permukaan melingkar luar dapat mencapai tingkat IT6 hingga IT7Alat mesin serbaguna ini sangat cocok untuk mesin yang efisien, skala besar, dan presisi tinggi dari bagian berputar di industri seperti otomotif, listrik, bantalan, dan hidrolik.
1.1 Seri mesin alat adalah ekspor utama perusahaan produk matang, struktur mesin yang kompak, penampilan yang indah dan menyenangkan, torsi spindle, kekakuan tinggi,kinerja yang stabil dan dapat diandalkan, dengan retensi akurasi yang sangat baik.
1.2 Menggunakan 30° atau 45°) struktur tempat tidur miring secara keseluruhan, dilengkapi dengan presisi tinggi pra-pemuatan Taiwan panduan roller linier, mesin memiliki akurasi posisi yang tinggi, pelepasan chip halus,cocok untuk mesin berkecepatan tinggi dan presisi tinggi.
1.3 Terbuat dari unit spindle presisi tinggi dan kotak spindle.
Deskripsi spindle:
Set bantalan spindle presisi tinggi dan perakitan presisi dan pengujian keseimbangan dinamis spindle, untuk memastikan presisi tinggi, kebisingan rendah, kekakuan yang kuat.
| DATA TEKNIS utama |
Satuan |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Lingkup pekerjaan |
Diameter berputar maksimum di tempat tidur |
mm |
¥540 |
¥540 |
¥540 |
| Diameter putar maksimum pada slide |
mm |
¥270 |
¥270 |
¥270 |
| Diameter pengolahan maksimum |
mm |
¥400 |
¥400 |
¥400 |
| Panjang pengolahan maksimum |
mm |
700 |
700 |
900 |
| Spindel |
Kecepatan spindle maksimum |
r/menit |
4000 |
4000 |
4000 |
| Penarikan spindle |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle melalui diameter lubang |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Kapasitas bar |
mm |
¥48 |
¥48 |
¥48 |
| Penggerak hidraulik |
inci |
8 |
8 |
8 |
| Daya motor spindle |
kw |
7.5 |
7.5 |
7.5 |
| stroke |
Perjalanan sumbu X |
mm |
220 |
220 |
220 |
| Perjalanan sumbu Z |
mm |
750 |
750 |
1000 |
| Pakan |
sumbu X bergerak cepat |
m/menit |
20 |
20 |
20 |
| sumbu Z bergerak cepat |
m/menit |
20 |
20 |
20 |
| Pemotongan pakan |
mm/menit |
1-6000 |
1-6000 |
1-6000 |
| Buah ekor |
Jalur batang ekor |
mm |
550/manual |
550/manual |
800/manual |
| Siklus lengan ekor |
mm |
120/ hidrolik/ manual |
| Panduan |
Sudut miring rel tempat tidur |
Deg. |
30 |
30 |
30 |
| Jenis |
|
Liner guideway |
Liner guideway |
Liner guideway |
| Keakuratan |
Keakuratan posisi |
mm |
0.016 |
0.016 |
0.016 |
| Kemungkinan diulang |
mm |
0.008 |
0.008 |
0.008 |
| lainnya |
Berat mesin |
kg |
3800 |
3800 |
4200 |
| Dimensi |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |

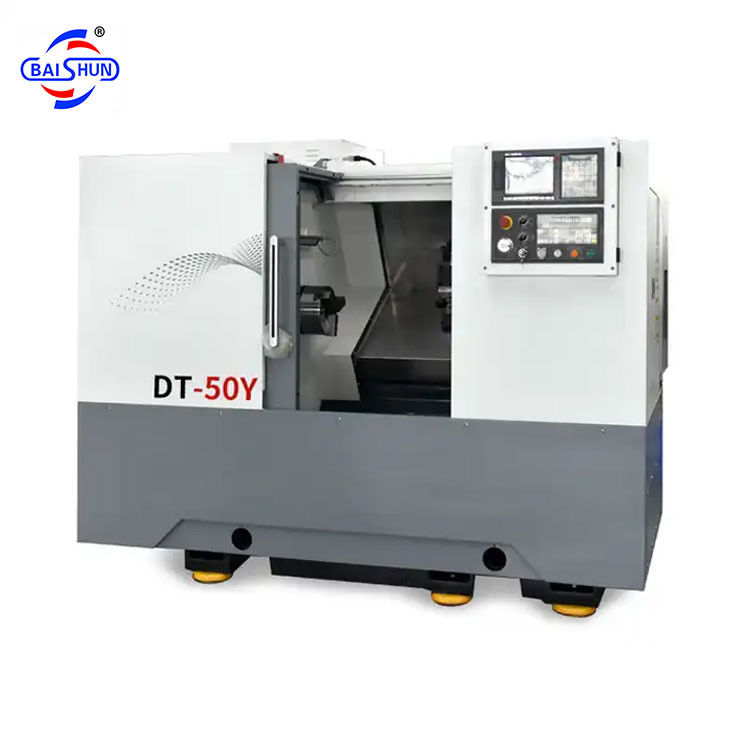

Gambar mesin:
Proses perakitan dan kontrol kualitas
